Sadržaj:
Uvod.....................................................................................................................................2
1.
Što je matična ploča?......................................................................................................3
2.
Karakteristike matičnih ploča.........................................................................................4
3.
Formati matičnih ploča...................................................................................................5
3.1
prikaz formata matičnih ploča..................................................................................6
4.

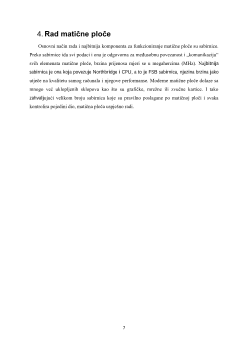

rad matične ploče............................................................................................................7
5.
dijelovi matične ploče.....................................................................................................8
5.1
chipset.......................................................................................................................8
5.1.1
northBridge...................................................................................................8
5.1.2
SouthBridge..................................................................................................8
5.2
Socket........................................................................................................................8
5.3
BIOS..........................................................................................................................8
5.4
Memorijski slotovi....................................................................................................8
5.5
PCI utor.....................................................................................................................8
5.6
AGP utor...................................................................................................................8
5.7
IDE konektori............................................................................................................8
5.8
SATA konektori........................................................................................................9
5.9
USB priključci...........................................................................................................9
5.10
Legacy konektori.................................................................................................9
5.11
Konektori za periferije.........................................................................................9
5.12
CMOS baterija.....................................................................................................9
5.13
Integrirani djelovi................................................................................................9
5.14
Naponski konektori.............................................................................................9
6.
Zaključak.......................................................................................................................10
2
UVOD
U današnje vrijeme kada je informatika dio gotovo svakog kućanstava, bitno je znati i
nešto o sastavnim i važnim komponentama uređaja koje velika većina nas koristi na sad već
svakodnevnoj bazi. Gotovo je nemoguće zamisliti da provedete jedan radni dan bez računala
(prijenosnog ili stolnog), među mlađim populacijama ta se potreba za tehnologijom znatno
više primjećuje, tako da oni svoja računala ili mobilne uređaje ne koriste samo u „poslovne“
svrhe, već i u svrhu zabave. Svima je jasno kako smo i mi sami sastavljeni od nekih dijelova
tj. Unutarnjih organa koji su odgovorni za naše funkcioniranje, iako se ne vide na prvi pogled
znamo da su prisutni, a velika većina zna i točno čemu koji organ služi te kako se treba
postupati ukoliko dođe do zatajenja jednoga od njih. Ako već to znamo za sebe ne mislite li
kako bi trebali znati barem osnovne sastavnice naših mehaničkih pratioca? Vaše računalo koje
vam tako dobro služi da bi vam uvelike olakšalo vaš radni dan također ima unutarnje
„organe“, iako su neki od njih znatno kompliciraniji od naših, njihova uloga nije toliko
različita, svi zajedno održavaju računalo živim. U narednim stranicama naučiti će te nešto više
o samom srcu računala, naravno riječ je o matičnoj ploči. Upoznat ću vas sa njezinim
osnovnim komponentama, načinom rada te pojedinim karakteristikama i zašto je baš ona
nazvana „srcem“ računala.
4
2. Karakter
istike matičnih ploča
Glavne karakteristike prema kojima se razlikuju matične ploče su u njihovim
standardiziranim veličinama, stoga možemo prepoznati koja matična ploča ide u koje kućište.
Još se razlikuju i prema grafičkim sučeljima i vrstama procesorskog (utora) socketa (u inf.
tzv. „terminus tehnikus“), a procesor se može instalirati i u slot (zamjenski naziv za utor), to
ovisi o pojedinoj vrsti procesora. Procesore je moguće mijenjati u koliko dođe do problema,
ali uvijek ista vrsta procesora mora doći na matičnu ploču koju posjedujemo, jer priključak na
ploči mora biti odgovarajući. Ti priključci za procesor nazivaju se slotovi ili socketi, razlikuju
se u položaju na koji se procesor na njih postavlja, kod slotova procesor se postavlja u
linijskom položaju, dok se kod socketa procesor postavlja horizontalno s toga su oni većinom
pravokutni.
Osim procesora važna karakteristika matične ploče jest njezin format, točnije njezina veličina.
Ona nam određuje koje je kućište potrebno i naravno uvjetuje razmještaj komponenti na
matičnoj ploči te broj priključnica. Najlakše će te primijetiti je li matična ploča koju ste kupili,
kompatibilna s vašim računalom, po tome što svaka ima specifičan položaj rupa za vijke, a
zatim su tu još i njezine dimenzije te položaj svih priključaka koje ona posjeduje. Najpoznatiji
format je ATX (eng. Advanced Technology Extended, prošireni tehnološki standard), ovaj se
format ujedno i najviše koriti jer je svojim dizajnom napravljen tako da što više olakša
spajanje ostalih uređaja. Također se kod njega pazilo i na sprečavanje od zagrijavanja stoga su
dijelovi ploče postavljani paralelno. Ovaj format možemo pronaći i u manjim izdanjima kao
što su mini i micro ATX, razlika je isključivo u broju priključnica.
