Mrežno bazirani sistemi 1
Predmet: Mrežno bazirani sistemi 1
Izvodja
č
i nastave: prof. dr Zora Konjovi
ć
, Milan
Kerac
Autori materijala: Milan Kerac, Ivan Nejgebauer
Zimski semestar 2010
FTN
Mrežno bazirani sistemi 1
Predmet: Mrežno bazirani sistemi 1
FTN
Odbrana projekta
Faza 1
Odbrana projekta
Faza 2
2
Opšte
Vrste veza
•
Point to point - direktna veza
•
Deljene veze - više prijemnika i predajnika dele
medijum za prenos
Prijemnik
Medijum
Predajnik
Prijemnik
Prijemnik
Predajnik
Predajnik
Medijum
Opšte
4
Medijum
[1]
•
Karakteristike medijuma
–
Slabljenje
–
Kašnjenje
–
Šum
•
termi
č
ki
•
intermodulacijski
•
preslušavanje
•
impulsni
•
Klju
č
ni faktori za izbor medijuma ( vezani za karakteristike
medijuma)
–
Cena
–
Data Rate
•
propusni opseg
–
Maksimalna udaljenost prijemnika i predajnika
•
gubici pri prenosu

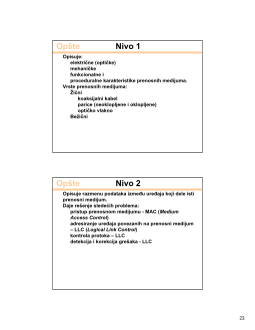

Nivo 1
Medijum
[2]
•
Signale posmatramo u vremenskom i
frekventnom domenu
•
Vremenski domen
–
Analogni signali
–
Digitalni signali
•
Frekventni domen
–
Fourier: Svaki signal predstavlja kombinaciju
komponenti razli
č
itih frekvencija gde komponente
predstavljaju sinusoide
–
Širina spektra signala predstavlja frekventni opseg u
kome se nalazi ve
ć
ina energije signala
–
Uticaji razli
č
itih prenosnih medijma na signal koji se
prenosi opisuju se i prikazuju u frekventnom domenu
Nivo 1
5
Širine propusnih opsega medijuma koji se koriste
za prenos signala
Nivo 1
Medijum
[3]
Ži
č
ni – Parice
•
Koriste se za prenos signala u
–
LAN – Lokalnim ra
č
unarskim mrežama
•
Udaljenosti prijemnika i predajnika do 100m
•
Prenos podataka na brzinama 10, 100, 1000 Mbps
–
Javnim telekomunikacionim mrežama
•
Udaljenost prijemnika i predajnika je < 10km
•
Prenos podataka na brzinama 64 – n
x
1000kbps, n < 10
Nivo 1
Medijum
[4]
7
Ži
č
ni – Opti
č
ki kablovi
Medijum
[7]
Nivo 1
- Multimodna vlakna:
Postoji promena indeksa
prelamanja od ose jezgra
vlakna ka obodu
- Monomodna vlakna:
nema promena indeksa
prelamanja od ose jezgra
vlakna ka obodu
- Prenosna karakteristika
Optimizovan za prenos opti
č
kog
signala u slede
ć
im delovima spektra:
850nm, 1300nm i 1550nm
Prozori za prenos opti
č
kog signala
Svetlosni izvor
Propusni opseg
Talasna dužina
jezgro-omota
č
Upotreba
Cena
Multimodno
LED/laser
>1 GHz/km
850,1300
62,5/125
LAN, backbone
Niska
Monomodno
Laser
do 1000 GHz/km
1300, 1500
8/125
LAN, Javne mreže
Malo viša
Nivo 1
Medijum
[8]
