1. Опис и функција дела, анализа његове конструкције и избор
полимерног материјала
Циљ пројектног задатка је пројектовање концепта алата за израду одређеног
дела од полимерног материјала. Израда овог полимерног дела се врши процесом
ливења под притиском. Увојени део за који се пројектује алат је
постоље CD/DVD
кутије
. Да би се омогућило пројектовање алата, најпре је неопходно извршити
анализу конструкције постоља, његову функцију и опис, као и избор полимерног
маретијала од кога се израђује постоље.
1.1. Опис и функција дела
Кутија за CD/DVD се састоји из два дела, доњег – постоља кутије и горњег
поклопца кутије. Постоље је углавном црне боје и израђено од крутог и чврстог
материјала, док је поклопац провидан и има велику еластичност. Дакле, функција
дела је складиштење дискова и њихова заштита, што не захтева никакве специјалне
захтеве, као ни рад у екстремним условима. На следећој слици је приказан изглед
кутије за CD/DVD.
Слика 1.1. – Кутија за CD/DVD
МАШИНСКИ ФАКУЛТЕТ
У БЕОГРАДУ
Предмет:
НОВЕ ТЕХНОЛОГИЈЕ
Задатак број:
Лист/листова:
5/27
Рег. број
Презиме и име:
Смена:
Шк. год.
Датум:
Прегледао:
1060/16
Бошковић Вук
2017/2018
1.2. Анализа конструкције дела
Усвојени део за пројектовање концепта алата – постоље CD/DVD
кутије не
захтева велики квалитет, односно не захтева велику жилавост, као ни чврстоћу, јер
постоље не трпи велике притиске и не носи готово икакав терет. Такође, овај део не
захтева рад у екстремним условима, тако да не захтева специјане материјале за
своју израду. Једини услови за исправност овог дела су да толеранција квалитета
површине буде већа, не би ли се избегло оштећење диска, као и да средња
одступања димензија, облика и положаја буде средња.
Постоље CD/DVD кутије је кружне, пљоснате конфигурације, са појединим
избочинама (које служе за остваривање везе са поклопцем кутије) и цилиндричним
делом (за центрирање дискова) у центру, са горње стране постоља. Целокупно
постоље је сачињено од идентичног материјала, без додатних металних уметака.
Такође, на постољу се не налазе додатни отвори и рупе, који би закомпликовали
израду овог дела. Дебљина полимерних зидова постоља, у зависности од позиције,
износи од 1мм до 1.5мм, а габаритне мере дела су 138 мм у пречнику и 45 мм
висине.
1.3. Избор полимерног материјала дела
Из претходно наведеног се може закључити да постоље за дискове захтева
минималне услове квалитета и никакве специјане захтеве, што знатно олакшава
избор полимерног материјала. Неопходно је усвојити материјал који има ниску цену
по јединици тежине, као и велику доступност на тржишту, а да на другој страни
поседује задовољавајућу чврстоћу и погодност за обраду ливења под притиском.
Полимерни материјал који задовољава све претходно постављене параметре
за израду дела је
полистирен
(
polystyrene
), чија је ознака
PS
. Основне информације
о усвојеном материјалу за израду дела и његове карактеристике се могу видети на
следећој слици.
.
МАШИНСКИ ФАКУЛТЕТ
У БЕОГРАДУ
Предмет:
НОВЕ ТЕХНОЛОГИЈЕ
Задатак број:
Лист/листова:
7/27
Рег. број
Презиме и име:
Смена:
Шк. год.
Датум:
Прегледао:
1060/16
Бошковић Вук
2017/2018

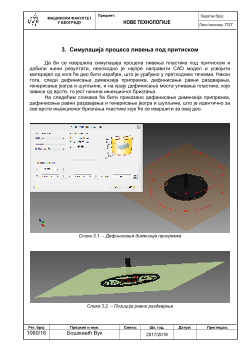

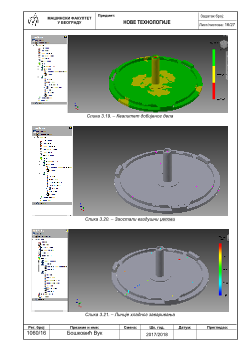

3. Симулација процеса ливења под притиском
Да би се извршила симулација процела ливења пластике под притиском и
добили њени резултати, неопходно је најпре направити CAD модел и усвојити
материјал од кога ће део бити израђен, што је урађено у претходним тачкама. Након
тога, следи дефинисање димензија припремка, дефинисање равни раздвајања,
генерисање језгра и шупљине, и на крају дефинисање места уливања пластике, које
зависи од врсте, то јест начина ињекционог бризгања.
На следећим сликама ће бити приказано дефинисање димензија припремка,
дефинисање равни раздвајања и генерисање језгра и шупљине, што је идентично за
све врсте ињекционог бризгања пкастике које ће се извршити за овај део.
Слика 3.1. – Дефинисање димензија припремка
Слика 3.2. – Позиција равни раздвајања
