Visoka Poslovno-Tehnička škola
Užice
Seminarski rad
Tema:
Pametne kuće
Sadržaj
UVOD
..............................................................................................................................................
3
POSTOJEĆI PROTOKOLI U AUTOMATIZACIJI KUĆANSTVA
.............................................
4
X-10
.............................................................................................................................................
5
LONworks
...................................................................................................................................
6
CEBus
..........................................................................................................................................
7
Konnex
.........................................................................................................................................
8
KORISNIČKA SUČELJA
..............................................................................................................
8
PAMETNA KUĆA U PRIMJENI
.................................................................................................
11
INTELIGENTNA GRADNJA U HRVATSKOJ
..........................................................................
15
ZAKLJUČAK
................................................................................................................................
19
STRANI POJMOVI
......................................................................................................................
20
LITERATURA
..............................................................................................................................
21
2
PAMETNA KUĆA
Display ugrađen u ogledalo djetetu pokazuje kako da pere zube,
a odraslima panoramske vijesti, točno vrijeme...
POSTOJEĆI PROTOKOLI U AUTOMATIZACIJI KUĆANSTVA
Prvi korak ka implementaciji ideje bio je laički rečeno definiranje pravila kako će
međusobno komunicirati lampa, mikser, hladnjak, radio… Skup takvih pravila naziva
se protokol.
Prikaz korištenih protokola u kućnoj
automatizaciji u svijetu
4
PAMETNA KUĆA
X-10
Prvi takav protokol naziva se X-10 po tome što je to bio 70-tih godina prošlog stoljeća
projekt škotske tvrtke Pico Electronics Ltd. pod rednim brojem 10 rađen za BSR (British
Sound Reproduction) s ciljem omogućavanja bežićne metode daljinskog upravljanja
njihovih komponenti. U to vrijeme najisplativije tržište bile su SAD pa je prva
prezentacija X-10 proizvoda održana 1978. u New Yorku.
X-10 kompatibilni proizvodi bili su namjenjeni za široke mase što daje naslutiti da ne
zahtijevaju veliku popratnu infrastrukturu. Medij komunikacije je postojeća
elektroenergetska mreža . Princip rada je jednostavan, dakle imamo odašiljače i
prijemnike. Naredba odnosno informacija koju odašiljemo, frekvencije 120kHz, sastoji se
od osam bitova (jedan prolazak sinusoide kroz nulu predstavlja jedan bit ) i ukomponirana
je u val nosilac, sinus 50 Hz gradske mreže. Iz ovoga slijedi da možemo adresirati
maksimalno 256 uređaja koji mogu raditi neovisno jedan o drugom, a i više njih u slučaju
da nekima pridjelimo iste adrese ako nam odgovara da se neke radnje izvode paralelno.
X10 kompatibilni proizvodi
Prednosti ovog protokola su jeftina implementacija zbog korištenja postoječih
instalacija, jednostavnost same instalacije te tridesetogodišnja dominacija na tržištu.
Problem predstavljaju kućanski aparati sa elektromotorom koji unose smetnju (šum) u
napon gradske mreže pa na prijemniku može doći do pogrešnih detekcija. Drugi problem
5
PAMETNA KUĆA

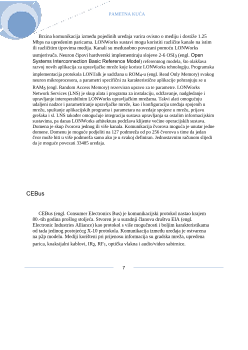

Brzina komunikacija između pojedinih uređaja varira ovisno o mediju i dostiže 1.25
Mbps na upredenim paricama. LONWorks sustavi mogu koristiti različite kanale na istim
ili različitim tipovima medija. Kanali su međusobno povezani pomoću LONWorks
usmjerivača. Neuron čipovi hardverski implementiraju slojeve 2-6 OSI
3
(engl.
Open
Systems Interconnection Basic Reference Model
) referentnog modela, što olakšava
razvoj novih aplikacija za upravljačke mreže koje koriste LONWorks tehnologiju. Programska
implementacija protokola LONTalk je sadržana u ROM
4
-u (engl. Read Only Memory) svakog
neuron mikroprocesora, a parametri specifični za karakteristične aplikacije pohranjuju se u
RAM
5
(engl. Random Access Memory) rezerviran upravo za te parametre. LONWorks
Network Services (LNS) je skup alata i programa za instalaciju, održavanje, nadgledanje i
upravljanje interoperabilnim LONWorks upravljačkim mrežama. Takvi alati omogućuju
udaljeni nadzor i parametriranje upravljačke mreže, kao i konfiguraciju uređaja spojenih u
mrežu, spuštanje aplikacijskih programa i parametara na uređaje spojene u mrežu, prijavu
grešaka i sl. LNS također omogućuje integraciju sustava upravljanja sa ostalim informacijskim
sustavima, pa danas LONWorks arhitektura podržava klijente većine operacijskih sustava.
Domena je skup čvorova jednog ili više kanala. Komunikacija čvorova moguća je unutar jedne
domene. Domenu je moguće podjeliti na 127 podmreža od po 256 čvorova s time da jedan
čvor može biti u više podmreža samo ako je u svakoj definiran. Jednostavnim računom slijedi
da je moguće povezati 33485 uređaja.
CEBus
CEBus (engl. Consumer Electronics Bus) je komunikacijski protokol nastao krajem
80.-tih godina prošlog stoljeća. Stvoren je u suradnji članova društva EIA (engl.
Electronic Industries Alliance) kao protokol s više mogučnosti i boljim karakteristikama
od tada jedinog postojećeg X-10 protokola. Komunikacija između uređaja je ostvarena
na p2p modelu. Mediji korišteni pri prijenosu informacija su gradska mreža, upredena
parica, koaksijalni kablovi, IR
2
, RF
1
, optička vlakna i audio/video sabirnice.
7
