Univerzitet u Beogradu
Fakultet Organizacionih Nauka
Poslovni Informacioni Sistemi
Sybase PowerDesigner 12
– Skripta –
Vuk Janoševi
ć
, saradnik
mr Ognjen Panteli
ć
, asistent
dr Dragana Be
č
ejski-Vujaklija, profesor
Sadržaj
1.
Uvod ....................................................................................
Error! Bookmark not defined.
2.
Instalacija softvera .............................................................
Error! Bookmark not defined.
3.
Rad sa alatom PowerDesigner ..........................................
Error! Bookmark not defined.
3.1.
Korsni
č
ki interfejs .............................................................
Error! Bookmark not defined.
3.2.
Rad sa projektom............................................................
Error! Bookmark not defined.
3.3.
Prilagodjavanje grafi
č
kog interfejsa PowerDesignera ............
Error! Bookmark not
defined.
4.
Primer projekta ...................................................................
Error! Bookmark not defined.
4.1.
Korisni
č
ki zahtev – „Telekom“ .......................................
Error! Bookmark not defined.
4.2.
Modelovanje poslovnih procesa projekta – „Telekom“ ..........
Error! Bookmark not
defined.
4.3.
Konceptulani model podataka...................................
Error! Bookmark not defined.
4.4.
Fizi
č
ki model podataka .................................................
Error! Bookmark not defined.
5.
Notacije...............................................................................
Error! Bookmark not defined.
PowerDesigner je razvila francuska kompanija SDP Technologies davne 1989.
godine pod imenom S-Designor za svetsko tržište, dok je u Francuskoj bio poznat kao
AMC-Designor. Sufix „or“ u oba naziva potekao je iz saradnje sa kompanijom Oracle, jer
je softver tada nudio isklju
č
ivo integraciju sa Oraclovim bazama podataka. Svega
godinu ipo dana kasnije, softver je ponudio mogu
ć
nost integracije sa svim tada
vode
ć
im sistemima za upravljanje bazama podataka. Godine 1994. Sybase kupuje
kompaniju Powersoft u
č
ijem se vlasništvu i nalazi francuski softverski gigant SDP
Technologies i tako postaje vlasnik softverskog paketa S-Designor kome odmah menja
ime u PowerDesigner (PowerAMC za francusko tržište). PowerDesigner danas pored
gore navedenih opcija nudi i podršku za napredne opcije poput ETL (Extract, Transform,
Load) procesa i EII (Enterprise Information Integration) modelovanja i kompletnih
UML2.0 dijagrama. Glavni konkuretni na tražištu modelovanja procesu su Erwin,
Embarcadero ER/Studio, ModelRight, IBM Rational Software Architect i drugi.
2.
Instalacija softvera
U ovom delu skripte bi
ć
e re
č
i o procesu instalacije softverskog paketa
PowerDesigner, podešavanja licenci i pokretanja alata nakon njegovog uspešnog
instaliranja na ra
č
unaru. Za uspešnu instalaciju PowerDesignera potrebna su osnovna
znanja za rad sa operativnim sistemom Windows. PowerDesigner ima osnovne zahteve
u vidu softverskih i hardverskih komponenti PC ra
č
unara. PowerDesigner radi na MS
Windows XP, Windows Server 2003 ili Windows Vista operativnim sistemima. Svi raniji
sistemi poput Windows 95, Windows 98, Windows 2000 ili Windows Me nemaju potrebnu
softversku podršku za rad PowerDesignera. Što se ti
č
e hardverskih zahteva, neophodan
minimum je procesor klase Pentium radnog takta ve
ć
eg od 500 MHz, 256 MB radne
memorije (RAM), monitor i grafi
č
ka karta rezolucije min 800x600 piksela, CD-ROM
uredjaj i do 500 MB slobodnog disk prostora za instalaciju kompletnog Studio Enterprise
Edition paketa, neophodnog za rad PowerDesigner softverskog alata.
Postoji više opcija za instalaciju PowerDesignera, u zavisnosti od toga koju licencu
ste kupili. U daljem tekstu
ć
e biti prikazana instalacija PowerDesigner-a u
Standalone
modu – to je scenario u kome se softver instalira direktno na ra
č
unaru korisnika. Da bi se
uspešno izvršila instalacija softvera, neophodno je da korisnik (user) koji instalita softver
ima administratoske privilegije za taj ra
č
unar, iz razloga što PowerDesigner pri instalaciji
koristi sistemske direktorijume i varijabile, kojima samo administratori sistema imaju
pristup. Koraci u proces u instalacije softvera su slede
ć
i:
1.
Ubaciti PowerDesigner CD u CD-ROM uredjaj. Ukoliko se ne pokrene auto-start
opcija na CDu, potrebno je u Windows Explorer-u pristupiti CD-u i pokrenuti
instalaciju otvaranjem fajla SETUP.EXE.
2.

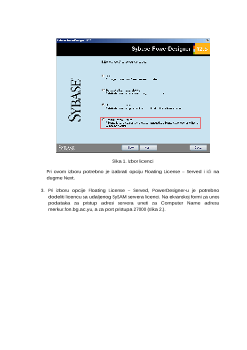

Nakon pokretanja setup procesa, izabrati dugme Install PowerDesigner, a
nakon ekrana dobrodošlice, dugme Next, da bi se došlo do opcije biranja
licenci za PowerDesigner (slika 1.).
Slika 2. Pristup serveru licenci
FON raspolaže sa 20 licenci. Svaka od licenci, kada se preuzme, traje mesec
dana. Svaki put kada istekne licenca, PowerDesigner
ć
e tražiti da se ista
obnovi. U tom postupku potrebno je ponovo pristupiti serveru licenci na istoj
adresi i preuzeti licencu, ukoliko ima slobodnih. Nakon unosa adrese i porta
servera, izabrati dugme Next.
4.
Na slede
ć
em ekranu potrebno je izabrati željeni softverski paket – Studio
Enterprise.
