АКАДЕМИЈА ТЕХНИЧКИХ СТРУКОВНИХ СТУДИЈА БЕОГРАД
КОМПЈУТЕРСКО-МАШИНСКО ИНЖЕЊЕРСТВО
БЕОГРАД-ЗЕМУН
ПРОГРАМИРАЊЕ CNC СИСТЕМА II
САМОСТАЛНИ ЗАДАЦИ
Оверио
(потпис/датум)
Име и презиме :
Никола Шакић
Број индекса :
48/20
Предметни
Наставник :
Горан Василић, дипл. инж. маш.
АКАДЕМИЈА ТЕХНИЧКИХ СТРУКОВНИХ СТУДИЈА
КОМПЈУТЕРСКО-МАШИНСКО ИНЖЕЊЕРСТВО
ПРОГРАМИРАЊЕ CNC СИСТЕМА II
Задатак број:
Страна :
2
Име и презиме
Бр. индекса
Шк. год.
Прегледао
Никола Шакић
48/2020
2022/2023
1. Цртеж карактеристичних тачака 1А задатка
Слика 1 Карактеристичне тачке задатка 1А
2. Приказ слике 1А задатка у програму CIMCO
Слика 2 Приказана путања алата задатка 1А у програму CIMCO
АКАДЕМИЈА ТЕХНИЧКИХ СТРУКОВНИХ СТУДИЈА
КОМПЈУТЕРСКО-МАШИНСКО ИНЖЕЊЕРСТВО
ПРОГРАМИРАЊЕ CNC СИСТЕМА II
Задатак број:
Страна :
4
Име и презиме
Бр. индекса
Шк. год.
Прегледао
Никола Шакић
48/2020
2022/2023
4. Цртеж карактеристичних тачака 1Б задатка
Слика 3 Карактеристичне тачке задатка 1Б
5.
Приказ слике 1Б задатка у програму CIMCO
Слика 4 Приказана путања алата задатка 1Б у програму CIMCO
АКАДЕМИЈА ТЕХНИЧКИХ СТРУКОВНИХ СТУДИЈА
КОМПЈУТЕРСКО-МАШИНСКО ИНЖЕЊЕРСТВО
ПРОГРАМИРАЊЕ CNC СИСТЕМА II
Задатак број:
Страна :
5
Име и презиме
Бр. индекса
Шк. год.
Прегледао
Никола Шакић
48/2020
2022/2023

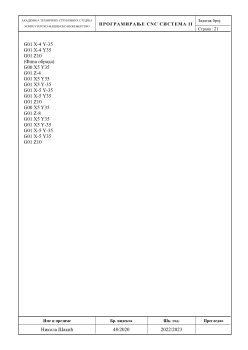

6. Г-код задатка 1Б
G17 G21 G90 G40 G49 G94 G55
G0 X0 Y0
G0 Z10
G91
G0 X-10 Y80
G0 Z-10 F400
G3 X30 Y-30 I30 J0
G1 Y30
G2 X20 Y-20 I0 J-20
G1 X20
G1 Y-30
G1 X20
G1 X10 Y-10
G1 X30
G1 Y-10
G1 X20
G1 Y-20
G1 X-40
G1 Y-20
G1 X-40
G3 X-30 Y-30 I0 J-30
G2 X-20 I-10 J0
G3 X-40 I-20 J0
G1 X-40 Y20
G1 X20 Y30
G1 X0 Y50
G3 X40 Y40 I0 J40
G0 Z10
G0 X10 Y-50
G1 Y-10
G1 X10
G1 Y20
G1 X20
G1 Y-10
G1 X10
G1 Y-20
G1 X-20
G1 Y-10
G1 X10
G2 X-30 Y30 I-30 Y0
G0 Z10
M30
%
