INTRNACIONALNI UNIVERZITET U

NOVOM PAZARU

Fakultet za informatiku i informacione

tehnologije

SEMINARSKI RAD

(magistarske studije)

Predmet: PROJEKTOVANJE POMOĆU

RAČUNARA

Tema:Grafičko 3D modeliranje „ Sobna antena“

SADRŽAJ

1.

Uvod

2.

Faze formiranja objekta

Definisanje slojeva

Crtanje objekta(crtanje pravougaonika i kružnica)

Kotiranje

Pregled modela u 3D

Ekstrudiranje 2Dobjekta

Pomeranje kordinatnog sistema

Skupovne operacije nad objektima(unija,razlika i presek)

Zaobljavanje objekata

Pomeranje kordinatnog sistema

Skupovne operacije nad objektima(unija,razlika i presek)

Zaobljavanje objekata

3D-ogledalo

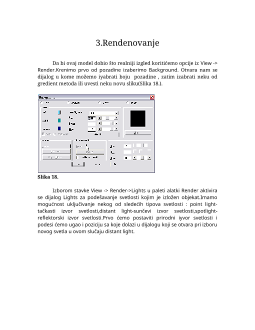

     3.        Rendenovanje

4.       Literatura

background image

2. Faze formiranja objekta

Definisanje slojeva

Jedno od bitnih karakteristika AutoCada je sto omogućava rad u

slojevima.Slojevi   omogućuju   organiyovanje   i   grupisanje   rayličitih

informacija o crtežu .Model sobne antene sastoji se   od plastičnog dela

držača zatim metalnih žica (antena) i drvenog postolja na kome stoji.Svaki

od ovih objekata smesti ćemo u sloju sa drugačijim imenom.

Krenimo od prvog lajera u kome ćemo napraviti postolje na kom ce stajati

osnova antene.Napravimo lajer postolje.

Crtanje objekta(crtanje pravougaonika i kružnica)

Crtanje   objekta   počinje   crtanjem   geometrijskih   oblika   i   to

2Dobjekata. Pod 2DobjektimaPodrazumevamo grafičke elemente kao što su

kružnica,linija,luk   ili   pravougaonik.   U   lajeru   postolje   napravimo

pravougaonik koristeci opciju Draw->Rectangle koja zahteva koordinate

gonjeg levog i donjeg desnog ugla pravougaonika. Prvo teme smestimo u

(0,0,0) i nek bude širine 30 i dužine 20.

Specify first corner point or

[Chamfer/Elevation/Fillet/Thickness/Width]: 0,0,0

Specify other corner point: @30,20

Ovim   smo   prvu   tačku   pravougaonoka   naveli   u   apsolutnim

kordinatama a druu u relativni u odnosu na poslednju korišćenu.Otvorimo

jos jedan lajer Drzac (slika1.) i postavimo osnovu držača antene koju ce

prestavljati krug sa centrom na sredini postolja  C(15,10,0) i poluprečnikom

5.

Slika 1.

Krug crtamo pomoću Draw->Circle i navedemo kordinate centa i

poluprečnik.

Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan

radius)]: 15,10

Specify radius of circle or [Diameter]: 5

Kotiranje

background image

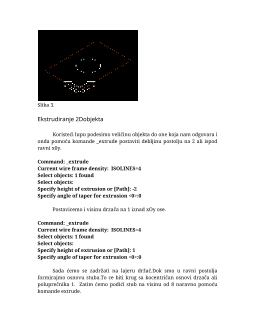

Slika 3.

Ekstrudiranje 2Dobjekta

Koristeći lupu podesimo veličinu objekta do one koja nam odgovara i

onda pomoću komande _extrude postaviti debljinu postolju na 2 ali ispod

ravni x0y.

Command: _extrude

Current wire frame density:  ISOLINES=4

Select objects: 1 found

Select objects:

Specify height of extrusion or [Path]: -2

Specify angle of taper for extrusion <0>:0

Postavicemo i visinu drzača na 1 iznad xOy ose.

Command: _extrude

Current wire frame density:  ISOLINES=4

Select objects: 1 found

Select objects:

Specify height of extrusion or [Path]: 1

Specify angle of taper for extrusion <0>:0

Sada   ćemo   se   zadržati   na   lajeru   držač.Dok   smo   u   ravni   postolja

formirajmo osnovu stuba.To ce biti krug sa kocentričan osnovi drzača ali

poluprečnika 1.   Zatim ćemo podići stub na visinu od 8 naravno pomoću

komande extrude.
