Softverski in

Softverski in

ženjering

ženjering

Oliver Popović

o.popovic

@

vpskp

.edu.rs

8

8

.

.





čas

čas

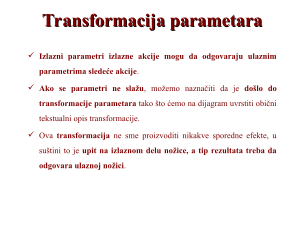

background image

Ako

želimo prikazati izvršioce

,

dijagram aktivnosti možemo podeliti u

particije (engl.

partitions

)

 koje pokazuju koje akcije izvršava jedna klasa

ili organizaciona celina.

Na  primeru  knjižare,  obrada  narudžbenice  se  može  podeliti  na  različita

odeljenja, ako pretpostavimo da ih knjižara ima.

Postoji  jednostavna,  jednodimenzionalna

podela  na  particije

  -

plivačke

staze

 (engl.

swimlane

).

U verzijama UML-a 1.x, to je bio jedini oblik particije.

U  verziji  UML  2  koristiti  se  dvodimenzionalna  mreža,  tako  da  plivačka

metafora ne vredi.

Particije

Particije

Plivačke staze

Plivačke staze

Plivačke staze (

swimlanes

) specificiraju odgovornosti za delove celokupne

aktivnosti

Akcije pripadaju stazama, a tranzicije mogu prelaziti iz jedne staze u drugu

Notacija plivačkih staza:

A

D

B

C

Ime3

Ime2

Ime1

plivačka
staza

background image

Signali

Signali

U jednostavnom primeru knjižare, dijagram aktivnosti ima jasno
definisanu početnu tačku koja odgovara pozivu nekog programa
ili podpograma.

Međutim,

akcije mogu odgovarati i na signale

.

Vremenski signal

 nastaje zbog protoka vremena T

Takvi  signali  mogu  ukazivati  npr.  na  kraj  meseca  ili
računovodsvenog  perioda,  ili  na  svaku  mikrosekundu  u
upravljaču koji radi u realnom vremenu.
