JU SREDNJA ELEKTROTEHNIČKA ŠKOLA
MOSTAR
Broj:__________ Školska: 2013/2014
Ulazni i izlazni uređaji
Maturski rad
Kandidat: Sinan Šubara
Stručno zvanje: Tehničar računarske tehnike i automatike
Mentor: Sena Mustafić
Ispitna komisija: Ocjena maturskog rada:
1.__________________ ___________________
2.__________________
3.__________________
Mostar, juni 2014. godine
Ulazni i izlazni uređaji Maturski rad
2. Izlazni uređaji
To su uređaji koji pretvaraju podatke iz računara u oblik prihvatljiv okolini.To su jedinice
koje služe za pretvaranje binarno-kodiranih informacija iz središnje jedinice računara u oblik
pogodan za korištenje čovjeku. Najčešći izlazni uređaji su monitor i štampač. Monitori i grafičke
kartice prikazuju tekst, grafiku i slike. Kvalitetnije grafičke kartice mogu na monitoru prikazati i
video isječke.Na štampačima možete štampati tekst i grafiku od gotovih sličica do profesionalnih
inženjerskih nacrta. Zvučnici koji sve više postaju standardan dio multimedijskih računara
reproduciraju muziku, ljudski glas ili zvukove generirane pomoću računara.
Izlazni uređaji su:
Monitor
Printer
Ploter (crtač)
Video projektor
Zvučna kartica
2.1 Monitor
Prikazuje podatke iz računara na svom zaslonu u čovjeku razumljivom obliku. S
računarom se povezuje posredstvom grafičke kartice čija je zadaća pretvarnje digitalnih signala
iz računara u sliku na zaslonu. Slika na zaslonu je rasterska (sastoji se od određenog broja
piskela). Izlazni uređaj s kojim ćete se najprije sresti pri radu sa računarima jest monitor.
Monitor je sastavni dio svakog računara i neizbježan je pri komunikaciji korisnika sa računarom.
Monitori mogu biti monokromatski koji prikazuju jednu boju na tamnoj ili svijetloj pozadini, crno-
bijeli koji prikazuju različite nijanse sive, i u boji. Kako cijene monitora u boji sve više padaju,
monokromatski i crno-bijeli monitori se sve više izbacuju iz upotrebe. Ali, pošto monokromatski i
crno-bijeli monitori troše manje energije, koštaju manje i zahtijevaju jednostavnije (tj. jeftinije)
grafičke kartice, još uvijek mogu biti od koristi u poslovnim primjenama. Monitori obično imaju
veću širinu od visine, ali postoje i veći modeli koji su "postavljeni postrance". To korisniku
omogućava da na ekranu vidi cijeli dokument, što je od velike pomoći prilikom pripreme za
printanje. Veličina mjeri se dužinom dijagonale zaslona izraženom u palcima (1 palac = 1 inč =
25,4 mm). Omjer između vodoravne i uspravne stranice monitora najčešće je 4:3 pa se iz
podatka o dužini dijagonale mogu odrediti dimenzije zaslona.
Page 3
Ulazni i izlazni uređaji Maturski rad
Uobičajene dimenzije zaslona su 12,14,15,17,19 i 21". Monitori većih zaslona su skuplji i koriste
se uglavnom za grafičke i profesionalne primjene. Vrlo važna karakteristika monitora je i
vertikalna učestalost (eng.refresh rate). To je podatak koji govori koliko se puta u sekundi ispiše
cijeli zaslon.Da bi se izbjeglo treperenje, ta učestalost mora biti iznad 25 Hz, a prihvatljive
vrijednosti iznose od 75 Hz na više.
Vrste:
Monitor sa katodnom cijevi (engl. CRT – Cathode Ray Tube). Najrasprostranjenija je
vrsta monitora.
Monitor sa tekućim kristalom (engl. LCD – Liquid Crystal Display). Malih dimenzija, vrlo
mala potrošnja energije.
Plazma monitori
Elektroluminiscentni monitori
Važna obilježja:
Zaslonska tačka
(engl. pixel, picture element). Osnovni element slike na zaslonu monitora, krug
promjera od 0,1 do 0,5 mm ili pravokutnik podjednakih dimenzija. Razlučivost ili rezolucija
Podatak o najvećem broju zaslonskih točaka koje na zaslonu može prikazati monitor, a izražava
se kao umnožak vodoravne i uspravne rezolucije. Raspon rezolucije savremenih monitora kreće
se od 800 x 600 pa do 2.560 x 2.048.
Grafička kartica
: Sklop kojim se povezuju računar i
monitor. Pretvara digitalne signale iz računara u oblik prihvatljiv monitoru. Grafička
kartica, Grafički adapter, VGA kartica ili video kartica (engl. graphics card, video card, vga card,
graphics adapter) daje i obrađuje dvo-dimenzionalnu ili tro-dimenzionalnu sliku.
Grafički
procesor (GPU)
je glavni dio na kartici, a njegova uloga je prevođenje binarnog koda u vidljivu
sliku na nekom grafičkom izlaznom uređaju. Princip je jednostavan, CPU u saradnji sa
nekim softverom, kao što je 3D računarska igra, šalje informacije grafičkom procesoru koji
potom obrađuje dobivene informacije i šalje ih na monitor. Grafička kartica se ugrađuje
u matičnu ploču, obično u AGP ili PCI Express utor.
Page 4
Ulazni i izlazni uređaji Maturski rad

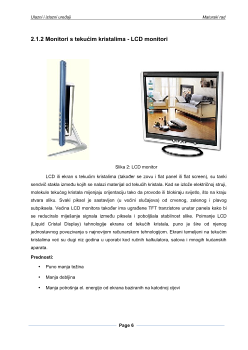

2.1.2 Monitori s tekućim kristalima - LCD monitori
Slika 2: LCD monitor
LCD ili ekran s tekućim kristalima (također se zovu i flat panel ili flat screen), su tanki
sendvič stakla između kojih se nalazi materijal od tekućih kristala. Kad se izlože električnoj struji,
molekule tekućeg kristala mijenjaju orijentaciju tako da provode ili blokiraju svijetlo, što na kraju
stvara sliku. Svaki piksel je sastavljen (u većini slučajeva) od crvenog, zelenog i plavog
subpiksela. Većina LCD monitora također ima ugrađene TFT tranzistore unutar panela kako bi
se reduciralo miješanje signala između piksela i poboljšala stabilnost slike. Poimanje LCD
(Liquid Cristal Display) tehnologije ekrana od tekućih kristala, puno je šire od njenog
jednostavnog povezivanja s najnovijom računarskom tehnologijom. Ekrani temeljeni na tekućim
kristalima već su dugi niz godina u uporabi kod ručnih kalkulatora, satova i mnogih kućanskih
aparata.
Prednosti:
Puno manja težina
Manja debljina
Manja potrošnja el. energije od ekrana baziranih na katodnoj cijevi
Page 6
