Univerzitet u Kragujevcu
Fakultet Tehničkih nauka Čačak
Studijski program: Elektrotehnika i računarstvo
Modul: Elektroenergetika
Predmet: Elektrotermija
Tema:
ELEKTROLUČNE PEĆI
Student: Mentor:
Nikola Cvetković 127/19 prof. dr Dragan Brajović
Čačak, februar 2022. Godine
2
Sadržaj:
1.Uvod……………………………………………………………………………3
2. Električni luk……………………………….………………………………….5
3.Električni sistem elektrolučne peći……………………….……………………6
3.1. Prigušnice
…………………………………………………………..…….…7

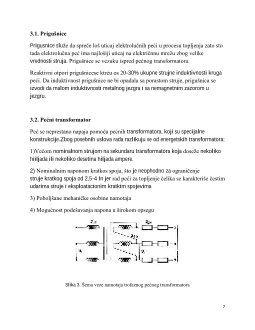

3.2. Pećni transformator
……….………………………………………………….7
3.3. Sekundarni vod
………………………………………………………………8
3.4. Visokonaponski prekidač
……………….…………………………………….9
4. Konstrukcija elektrolučne peći……………………………………………….10
5. Šljaka……………………………………..…………………………………..12
6. Hladjenje elektrolučne peći……………………………………..…….…..….13
7. Prednosti i nedostaci elektrolučne peći……………………………..…….….13
7.1. Prednosti elektrolučne peći
……………………………………………….….14
7.2. Nedostaci elektrolučne peći
……………………………………………….…14
8. Zaključak……………………………………………………………………..15
9. Literatura………………………………………………………………..……16
4
Oblik peći je cilindričan. Telo peći se sastoji od čeličnog plašta (zakovanog ili
zavarenog) i vatrostalne obloge. Plašt kao sastavni deo peći je osetljiv na
izobličenje. Dno plašta je ravno. Na slojeve šamotne opeke postavljani su slojevi
magnezita (osnovne peći) ili silikatne cigle (kisele peći), zatim granulirani podni
materijal i stranice ložišta: mešavina magnezita (osnovne peći) ili kvarcni pesak
(kisele peći). Iznad ognjišta, valjkasti zid peći je izgrađen od silikatne cigle; blago
zakrivljeni krov je takođe od silikatne opeke. Električna lučna peć se može puniti
kroz vrata sa prednje strane (ručno ili mehanički) ili odozgo, pomeranjem svoda u
stranu. Ispred svake lučne peći mora biti postavljena plamena peć za sušenje
aditiva, tako da vlaga u njima ne izaziva eksplozije ili apsorpciju vodonika u čelik.
Mostna dizalica (nosivost 100 tona za 60 tona čelika) postavljena je na strani
izlivanja čelika.
Slika 1. Elektrolučna peć
5
2
.
Električni luk
Električni luk se javlja između dve elektrode (obično napravljene od volframa
ili ugljenika), između kojih se nalazi neki gas, pri čemu se stvaraju vrlo visoke
temperature. Električni luk je stalno električno pražnjenje elektroda, dok se kod
trenutog pražnjenja javlja iskrenje. Električni luk se može stvoriti kod jednosmerne
i kod naizmenične električne struje. Kod naizmenične struje zapravo dolazi do
pražnjenja svakih pola ciklusa. On se razlikuje od električnog pražnjenja kod lampi
i katodnih cevi, zato što je gustina struje veoma velika, i pad napona na luku je
relativno mali. Gustina struje na katodi može biti do 1 000 000 A po kvadratnom
centimetru.
Električni luk nema linearan odnos između jačine struje i napona. Kada je jednom
električni luk uspostavljen (sa izbijanjem elektrona ili sa dodirom elektroda),
pojačana jačina struje rezultuje smanjenjem napona između elektroda. Budući da
vlada negativan otpor, jačina struje postaje sve jača – to znači da u strujnom krugu
treba postaviti dodatne otpore (električna impedansa), da bi se održao stabilan
električni luk.
U praksi, električni luk se koristi kod zavarivanja, rezanja plazmom,
elektrootpornih mašina, elektrolučnih lampi kod bioskopskih projektora.
Temperatura električnog luka dostiže oko 3.000 ° C (5.400 ° F), što dovodi do toga
da donji delovi elektroda sijaju usijano kada su u radu .
