Факултет техничких наука у Чачку
Универзитета у Крагујевцу
Семинарски рад
Предмет: Електронски уређаји и компоненте
Студент:
Ментор:
Чачак, Април 2023.
контрола различитих уређаја, попут мотора, светла, вентилатора и других. Релеји се обично
састоје од електромагнета који се користе за контролу прекидача.
Релејни уређаји
су уређаји који се састоје од једног или више релеја, заједно с другим
компонентама које омогућују контролу различитих уређаја. Релејни уређаји се често користе у
индустријским апликацијама, као што су контролери температуре, контролери освјетљења и
друго.
Жице и каблови
су компоненте које се користе за пријенос електричних сигнала у
електричним круговима. Жице су обично једноструке и користе се за повезивање мањих
компоненти, попут прекидача и релеја. Каблови су обично вишеструки и користе се за пријенос
великих количина сигнала, као што су аудио и видео сигнали. Постоје многе врсте жица и
каблова.
У овом семинарском раду, детаљно ћемо описати сваки од ових елемената и њихову улогу
у повезивању технолошких уређаја, као и различите типове и карактеристике које их чине
јединственим. Такође, истражићемо примере примене ових елемената у различитим
индустријама и како се користе за постизање ефикаснијег и поузданијег функционисања
технолошке опреме.
2
Линије за кашњење
Елементи са променљивим кашњењем су кола чија је структура слична инвертору а
користе се за фино, контролисано кашњење у веома брзим дигиталним интегрисаним колима.
Појединачни елементи су једноставна кола која дају малу вредност кашњења и узак опсег
регулације. У циљу добијања већих вредности кашњења и ширег опсега регулације низови
елемената се везује на ред и тако граде линију за кашњење.
Елементи за кашњење се могу да класификују као дигитално и аналогно контролисани
елементи. Дигитално контролисани елементи се реализују као низ елемената променљиве
дужине, код којих број елемената одређује вредност кашњења. Аналогни напонски контролисани
елементи за кашњење се реализују као капацитивно оптерећени или струјно ослабљени.
Унутар ограниченог опсега, аналогни елементи су погодни за фину регулацију кашњења,
насупрот томе дигитални елементи за кашњење су погодни за грубу регулацију кашњења у
ширем опсегу. У оквиру опсега регулације, дигитално контролисане линије за кашњење су
линеарне јер сваки елемент даје идентичну вредност кашњења. За разлику од дигитално
контролисаних све стандардне реализације аналогних елемента за кашњење су нелинеарне, тј.
регулација кашњења у зависности од контролног напона је нелинеарна функција.
Електронска линија кашњења је уређај који се користи за успоравање сигнала или таласа и
често се користи у аудио уређајима за стварање ефеката као што су ехо и реверберација.
Постоје различите врсте линија кашњења, али једна од најчешћих је дигитална линија
одлагања. Ова линија кашњења претвара улазни сигнал у дигитални облик и обрађује га
користећи дигиталне компоненте као што су микроконтролери и дигитално-аналогни
претварачи.
Количина кашњења коју линија за кашњење може да обезбеди зависи од дужине линије.
Дужина линије се може мењати помоћу контроле кашњења, омогућавајући кориснику да подеси
време кашњења сигнала.
У аудио апликацијама, линија кашњења се често користи за стварање ефеката као што су
ехо и реверберација. Када се улазни сигнал пошаље на линију кашњења, кашњење у сигналу
изазива формирање еха. Овај ефекат се може контролисати коришћењем параметара као што су
дужина кашњења, јачина еха и број поновљених еха.
Линије одлагања се такође користе у телекомуникацијама за пренос сигнала на веће
удаљености. На пример, у оптичким мрежама, светлосни сигнали који се преносе кроз влакна
морају се понављати у одређеним тачкама да би се одржао квалитет сигнала.
Укратко, линија кашњења је електронски уређај који се користи за успоравање сигнала
или таласа. Ово се може користити за креирање различитих ефеката у аудио апликацијама, као и
за побољшање квалитета сигнала у телекомуникационим системима.
2.1
Аналогне и дигиталне линије кашњења
Аналогне електронске линије кашњења
су електронска кола која се користе за одлагање
сигнала у времену, а заснивају се на употреби електромагнетних поља у кабловима и
кондензаторима.
апликацијама. Поред тога, дигиталне линије одлагања су мање осетљиве на шум и имају мању
потрошњу енергије од аналогних линија одлагања.
У аудио и музичким апликацијама, дигиталне линије кашњења се често користе за
постизање ефеката као што су кашњење, ехо, реверберација и други аудио ефекти. Ови ефекти се
постижу контролом времена кашњења и јачине сигнала који се понавља, чиме се стварају
одређени звучни ефекти.
У телекомуникационим мрежама, дигиталне линије кашњења се користе за одлагање
сигнала ради прилагођавања протока података. Ово кашњење се користи за координацију
протока података између различитих елемената мреже како би се осигурала стабилност мреже и
смањила могућност губитка података.
3

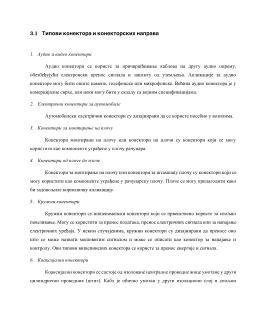

Конектори
и конекторске направе
Конектори су делови електронских уређаја који се користе за повезивање различитих
компоненти унутар уређаја или за повезивање уређаја са спољним изворима напајања или другим
уређајима. Конектори се користе у широком спектру електронских уређаја, укључујући
рачунаре, мобилне телефоне, телевизоре, аудио уређаје и још много тога.
Сл.1. Неке од врста конектотра
