Priključak električne instalacije

Skup vodova i uredjaja koji povezuju elektroenergetske instalacije u zgradi saniskonaponskom
distributivnom mrežom naziva se kućni priključak.Prema načinu priključka objekta na mrežu
razlikujemo:

1. Nadzemne(vazdušne)
2. Podzemne(kablovske)

Deo kućnog priključka od el.mreže do kablovskog priključnog ormarića naziva se spoljašnji kućni
priključak.Deo od kućnog ormarića do glavnog razvodnog ormara se predstavlja unutrašnji kućni
priključak.Obično elektrodistribucija izvodi spoljašnji deo priključka ,a unutrašjni izvodjač
instalacija u zgradi.

Nadzemni kućni priključak

Koristi se u perifernim delovima distributivnih mreža za prijemnike male snage.
Može se izvesti na zidu zgrade ili na krovu.
Postavlja se na zid, ako nije moguće ugraditi krovni nosač - loša krovna konstrukcija ili visoka
visina objekta. Izvodi se kroz izolatore koji se mogu ugraditi na tri načina:
- ukopani su direktno u zid,
- pričvršćeni su na noseću šipku postavljenu vodoravno ili okomito i
- samonosivi kablom.

Provodnici (goli ili izolovani) se zatežu između stuba i izolatora na zidu.

Zid je bušen u visini izolatora i postavlja se uvodna cijev.
Izolatori preuzimaju sva mehanička opterećenja zbog vjetra ili leda.
Pored izolatora postavljaju se krajnji konektori od kojih se kabl vodi kroz zid do ormarića.

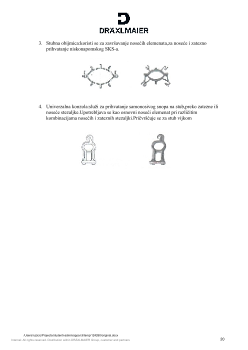

Ako je veza izvedena samonosivim kabelom, tada se na zid i na stup postavljaju kuke na koje je
pričvršćeno čelično uže koje je deo vodiča.

/Users/ruzicic/Projects/studenti-admin/apps/cli/temp/124260/original.docx

Priključak na krov objekta

Povezivanje nadzemne kuće vrši se preko krovnog nosača, odnosno čelične cijevi prečnika
najmanje 2".

Vrh cijevi je obložen ulazom, a na cijev je postavljen poklopac lijevka. Maksimalna

dozvoljena udaljenost
od stuba do izolatora je 20m za gole i izolovane provodnike i 35m za samonoseće kablove.

/Users/ruzicic/Projects/studenti-admin/apps/cli/temp/124260/original.docx

- sa TT vodova postavljenih ispod 2m provodnika, ako su TT vodovi iznad 1m,
- od balkona 2,5m vertikalno gore, 1,25m vertikalno dole, 1,25m horizontalno

Podzemni kućni priključak

Podzemni kućni priključak se koristi ako je niskonaponska distributivna mreža ožičena ili ako želite
izbjeći polaganje žica od zadnjeg stupa do zgrade kroz zrak.
Može se napajati:
- kablovsku vodu iz niskonaponskog razvodnog postrojenja trafo stanice,
- sa niskonaponske centrale i
- sa kablovskih vodova.
Ako se napajanje napaja iz kablovskih vodova, postoje dva rješenja:
a) ulaz-izlaz kablovskog kanala u razvodnoj kutiji za kablove,
b) od kablovske linije od račvastog kablovskog priključka
Kablovska kutija za podzemni kućni priključak montira se na fasadu objekta ili u holu kako bi bila
dostupna radnicima distribucije radi kontrole i zamjene osigurača.
Mora se držati dalje od zapaljivih materija.
Minimalni poprečni presek provodnika u kablu za podzemni kućni priključak je 2,5 mm2.
Postoje dve vrste razvodnih kutija:
a) priključna kutija sa kablovskom uvodnicom za jedan kabl
b) priključna kutija sa uvodnicama za dva kabla:
omogućava nastavak mreže pored napajanja zgrade ili ili ako želite povećanu pouzdanost
snabdijevanja električnom energijom važnog objekta.Kabelska priključna kutija (KRK) je izrađena
od lima ili silumina kao trofazna.noseći izolatori imaju bakrena šina za vezu neutralnog vodiča i
uzemljenje

/Users/ruzicic/Projects/studenti-admin/apps/cli/temp/124260/original.docx

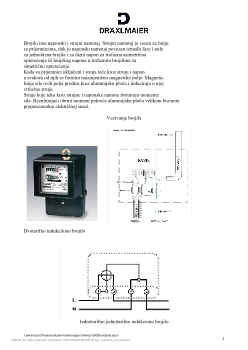

El brojila.

Električna brojila su uređaji za mjerenje električne energije
isporučuje kupcima.
Potrošnja električne energije na mesečnom nivou obračunava se kao razlika
trenutna očitavanja brojila i prethodna očitavanja. Ako
brojilo ima konstantu 1 tada je ta vrednost ujedno i broj potrošenih
kWh, a ako se razlikuje od 1, potrebno je razliku pomnožiti sa konstantom i
tada dobijamo broj kWh utrošenih.
Električna brojila se dele prema:
- vrstu struje,
- sistem,
- broj mernih sistema,
- vrste tarifa i
- prema nameni.
Prema vrsti električne energije, brojila električne energije se dele na:
- brojila za jednosmerne i
- AC brojila.
Prema sistemu, električna brojila se dele na:
- elektromehanički,
- indukcija i
- elektronski.
Prema broju mernih sistema, električna brojila se dele na:
- jednostruki sistem,
- dvosistemski i
- trosistemski
Prema vrsti tarife, električna brojila se dele na:
- jedinstvena tarifa i
- dvotarifni.
Jednotarifna brojila imaju jedan brojčanik i na njemu neprekidno
Registruju utrošenu električnu energiju.
Dvotarifna brojila imaju dva brojača kada imamo više područja
niže tarife. Brojčanik za registraciju potrošene električne energije
bira tajmer(uklopni sat).
Prema nameni, električna brojila se dele na:
- progresivna,
- odobravanje,
- plaćanje,
