ВИСОКА ТЕХНИЧКА ШКОЛА СТРУКОВНИХ СТУДИЈА У
ЗРЕЊАНИНУ
ПРАКТИЧАН РАД
Предмет: Мерна Техника
Тема: Мерење пречника машинског дела обрађеног на CNC
машини
Студент: Божић Роберт Професор: dr Миодраг Ковачевић
Бр. индекса: MSM 18/22
Студијски програм: Мастер струковне студије
Зрењанин, 2022. год
Висока техничка школа струковних студија у Зрењанину
Мастер струковне студије машинско инжењерство
Предмет: Мерна техника (3+2)
Предметни професор: др Миодраг Ковачевић, професор струковних студија
Асистент: др Милада Новаковић, предавач
ПРИЈАВА
ПРАКТИЧНА НАСТАВА
Презиме и име студента
Број индекса
Божић Роберт
MSМ 18/22
1. Опис технолошког поступка, машинског дела, објекта мерења и сл.
Мерење пречника отвора са Nemo Marposs (18МЈ0802) италијанског произвођача
мерног опсега од 39.7mm до 40.2mm, који је претходно обрађен у CNC машини.
Редослед радњи: 1) обрађен машински део у CNC машини, 2) обрађени део очистити
од емулзије и шпена, 3) еталонирање мерног уређаја, 4) мерење пречника обрађеног
дела, 5) евидентирање добијених резултата, 6) процена и обрада добијених резултата.
2. Опис мерног система или уређаја и опреме за мерење

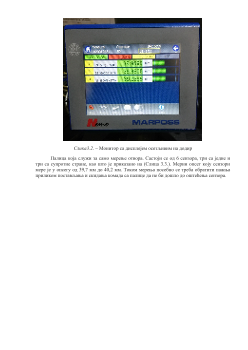

Дигитални мерни уређај садржи палицу помоћу које се мери отвор машинског дела,
монитор на коме се приказују и чувају резултати мерења, папучицу за почетак и крај
мерења и еталон помоћу којег се врши провера тачности уређаја. Еталон за нуловање
који се користи је 39,6 мм а меру коју меримо је 39,96 ± 0,1 мм.
3. Мерна листа
Табеларно и графички се приказују резултати измерене вредности у (mm), за 40
мерења која се добијају мерењем у току 8 sati рада.
4. Обрада и интерпретација резултата мерења
На основу добијених резултата мерења урадиће се статистичка анализа података у
„MS Office Excel-u“. Добијени резултати мерења биће представљени табеларно и
графички. Процениће се
да ли производња може да настави са радом или ће се
предузети одређени кораци за њен наставак ако мера на машинском делу није добра.
Као што је промена плочица на алату за обраду, промена режима обраде, итд.
5. Закључак
Пошто постоји врло мала толеранција пречника овог отвора од 0,02 mm, а мера
пречника врло често варира, ово је мерење врло битно да би имали увид резултата у
сваком тренутку рада машине и на основу праћења спречили настанак шкарта у даљој
производњи машинског дела.
1.
Увод
Основне законитости у природним наукама, међу којима су и техничке науке,
утврђене су на бази низа података, односно информација прикупљаних за време
практичне провере одређених теоријских поставки поступцима посматрања, а пре свега
мерењима. Зато је мерење један од најбитнијих принципа којим се експериментално
проверавају и потврђују теоријске поставке у науци и техници.
У овом раду биће приказан: - поступак обраде отвора машинског дела, поступак
мерења пречника отвора машинског дела, кратак опис специјалног мерног инструмента,
као и табеларни и грахфички приказани измерених резултата.
