Извори струје код електролучног заваривања
4
Заваривање
Заваривање је спајање двају или више, истородних или разнородних материјала,
таљењем или притиском, с или без додавања додатног материјала, на начин да се
добије хомогени заварени спој. Заваривање је у друкчије од лемљења, а то је спајање
таљењем легуре с нижим талиштем од материјала предмета који се спајају.
Различити извори енергије се могу користити за заваривање, као што је млаз врућих
плинова (плински пламен или млаз плазме), електрични лук, ток набијених честица
(млаз електрона или иона у вакууму), токови зрачења (ласер), електрична струја
(електроотпорно заваривање), трење, ултразвук и сл. Заваривање
се може обављати у
радионици, на отвореном простору, у води или у свемиру.
Све до краја 19. стољећа, једино је било познато ковачко заваривање, с којим су ковачи
стољећима спајали жељезо и челик гријањем и ударањем чекића. Електролучно
заваривање и плинско заваривање кисиком су били међу првим поступцима који су се
развили у 20. стољећу. Након тога су се развили многи процеси, али међу
најзаступљенијим је постало ручно електролучно заваривање.
заваривање
Извори струје код електролучног заваривања
5
Електролучно заваривање
Електролучно заваривање један је од најчешће употребљаваних начина заваривања у
пракси. Извор енергије за заваривање је електрични лук. Дио који се заварује обично
је плоснат, док је електрода штапичаста. Ако се електрода не тали (угљена,
волфрамова), заваривати се може без додавања или с додавањем материјала. При
заваривању таљивом електродом, она је уједно додатни материјал (обично истородан
с основним материјалом који се заварује).
Електроде за заваривање могу бити голе (угљени или метални штап, жица или трака),
обложене (метална језгра, а облога минерални материјал) или пуњене (минерална
језгра и метална облога) или неких других облика. Додатни материјали и електроде за
електролучно заваривање (и друге начине заваривања) су стандардизирани за
поједине начине заваривања и према врсти основног материјала. Припрема, односно
облици додирних површина које се заварују и њихових ивица, је стандардизирана за
поједине начине заваривања и према врсти основног материјала.
Што се тиче околине
у којој
гори електрични лук, разликује се заваривање на зраку, у
неутралним (инертним) заштитним плиновима (аргон, хелиј), у активним заштитним
плиновима (угљиков диоксид), у смјеси плинова (аргон, угљиков диоксид, кисик, хелиј), под
троском (минерални прашци), те у посебним околностима (под водом, у вакууму, у
бестежинском стању). Врсте заштитних плинова и плинских смјеса за заваривање и за поступке
сродне заваривању (на примјер ЕН 439: 1995.), те заштитни прашци (на примјер ЕН 760: 1996.)
су стандардизирани.
у струју нижег напона. При електролучном заваривању помоћу електрода
успостављамо и одржавамо електрични лук, а због високе температуре електричног
лука електрода се
тали и ствара завар.

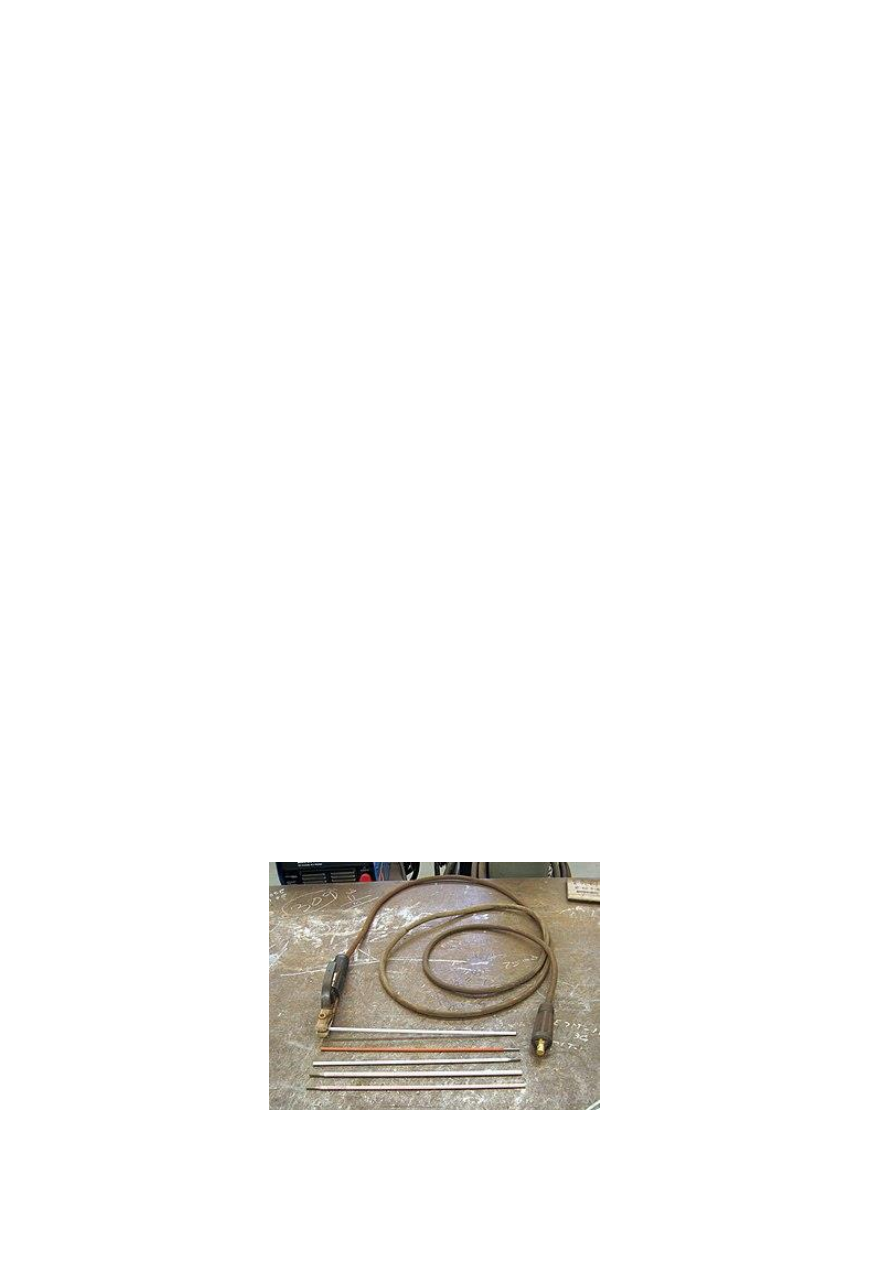

Обложене електроде које се користе код ручног електролучног заваривања.
