1. ОПИС УНИВЕРЗАЛНОГ УГЛОМЕРА
Универзални угломер се користи за мерење углова који се морају одредити са тачношћу која
је мања од једног степена.
Ово мерило у ту сврху поседује нонијус који омогућава очитавање делова степена.
Обично тај нонијус омогућава тачност очитавања од једне дванаестине степена, односно 5’.
Скала угломера је сачињена из целог круга(0°-360°) који је подељен у четири квадранта, а
сваки од њих је обележен подељцима од 0 до 90°.
За израду се најчешће користи нерђајући челик или алуминијум, за израду делова угломера
због отпорности на корозију, чврстоће и дуготрајности.
Компаније као што су Браун и Шарп (САД) и Митутојо (Јапан) допринеле су
стандардизацији и унапређењу дизајна
Чување и одржавање угломера :
-Избегавати покретање појединих делова угломера применом силе или ударца.
-Угломер не сме да се одлаже на столу са другим алатима.
-Редовно проверавати да ли је покретни крак добро учвршћен, јер би се у противном могао
лако одвити и пасти.
-После употребе угломер се одлаже у његову кутију и држи на чистом месту.

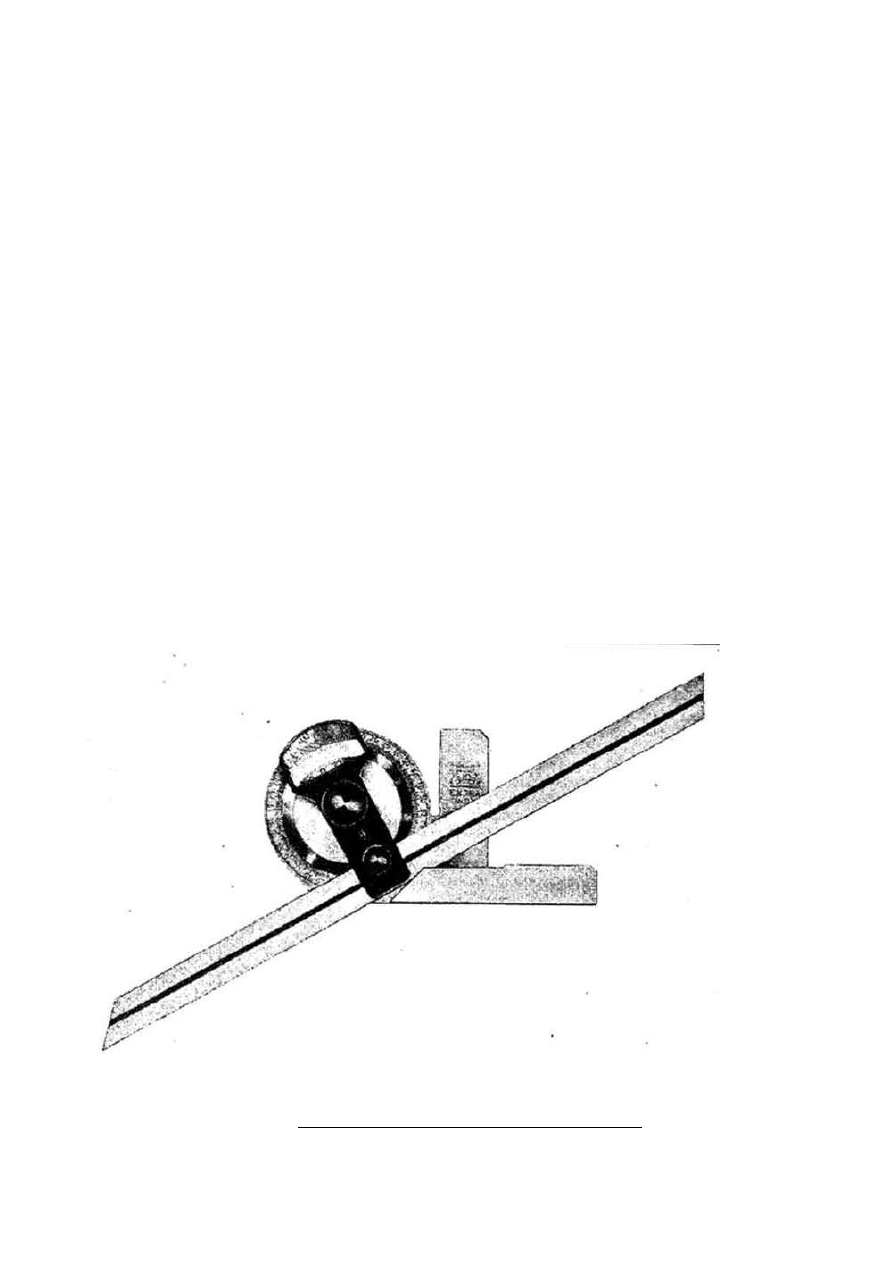

Слика 1: Универзални угломер са лупом
Извор: др Весна Шотра,
Мерење и контрола
, Београд,2013.г.
5
1.1 ГЛАВНИ ДЕЛОВИ УНИВЕРЗАЛНОГ УГЛОМЕРА

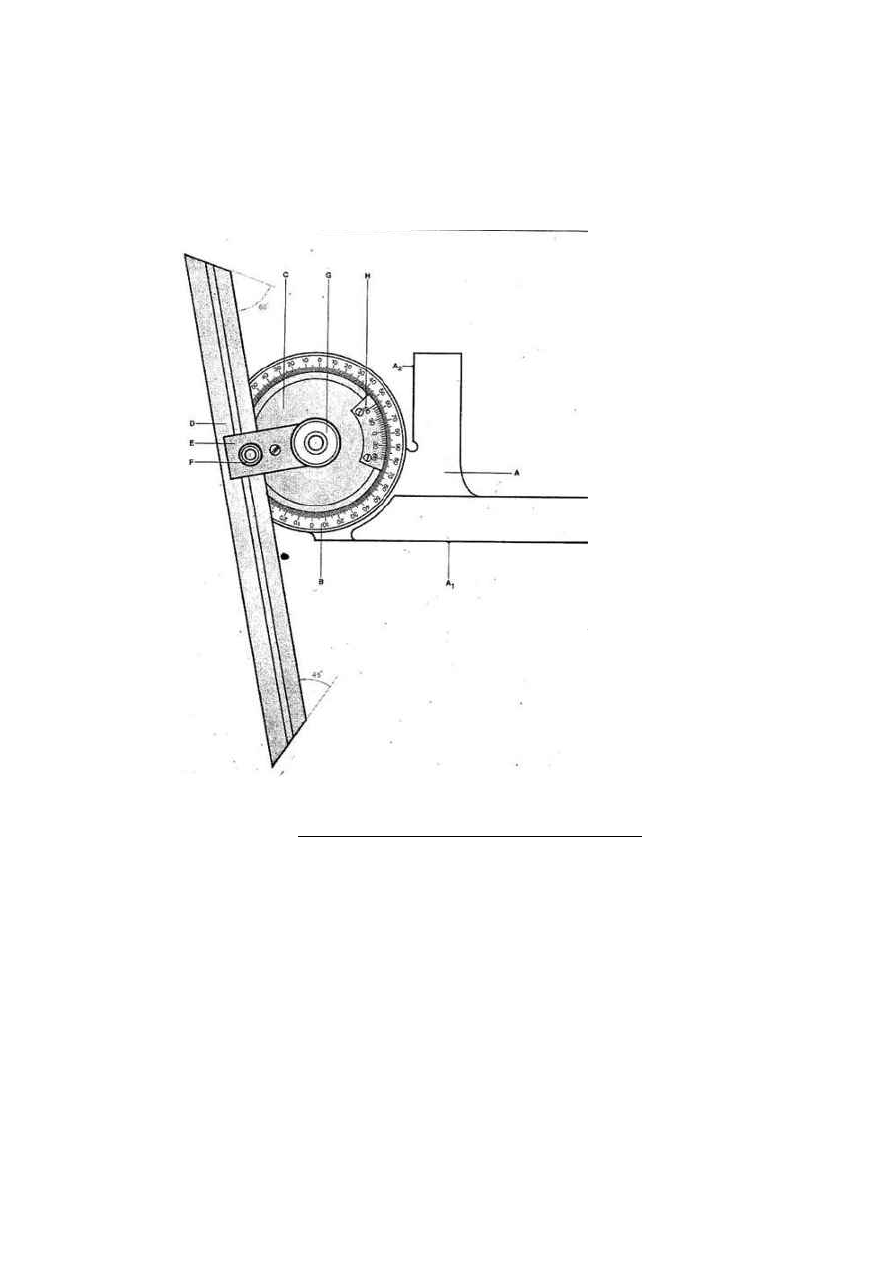

Слика 2: Универзални угломер са означеним деловима
Извор: др Весна Шотра,
Мерење и контрола
, Београд,2013.г.
Непокретни делови :
A
Угаоник
А
, чврсто спојен са кружном скалом
B
Површина
А1
служи као главна ослона површина мерила на предмете.Површина
А2
,
управна на главну ослону површину служи као помоћна површина за ослањање у неким
специфичним случајевима.Неки типови угломера не поседују ту помоћну ослону површину.
В
Кружна скала
Подељци на скали су нанесени тако да се нулта вредност налази на два дијаметрално
супротна положаја.Са оба та краја вредност подељка расту до 90° у оба смера. Сваки
подељак одговара 1°
7

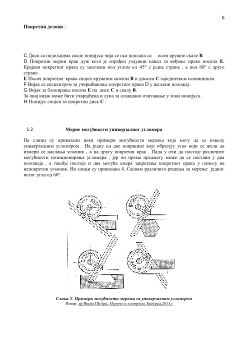

Решење Е се састоји у једноставној контроли угла који се мери,коришћењем једног од
крајева покретног крака који су засечени под углом од 45° и 60°. Најповољнији положај
угломера се бира у складу са обликом предмета и његовим сопственим положајем. У сваком
случају тражи се оно решење које обезбеђује најбоље могуће налегање угаоника и помоћног
крака на површине које образују угао који се мери. Међу решењима предложеним на слици
најповољнија су решења В и С .

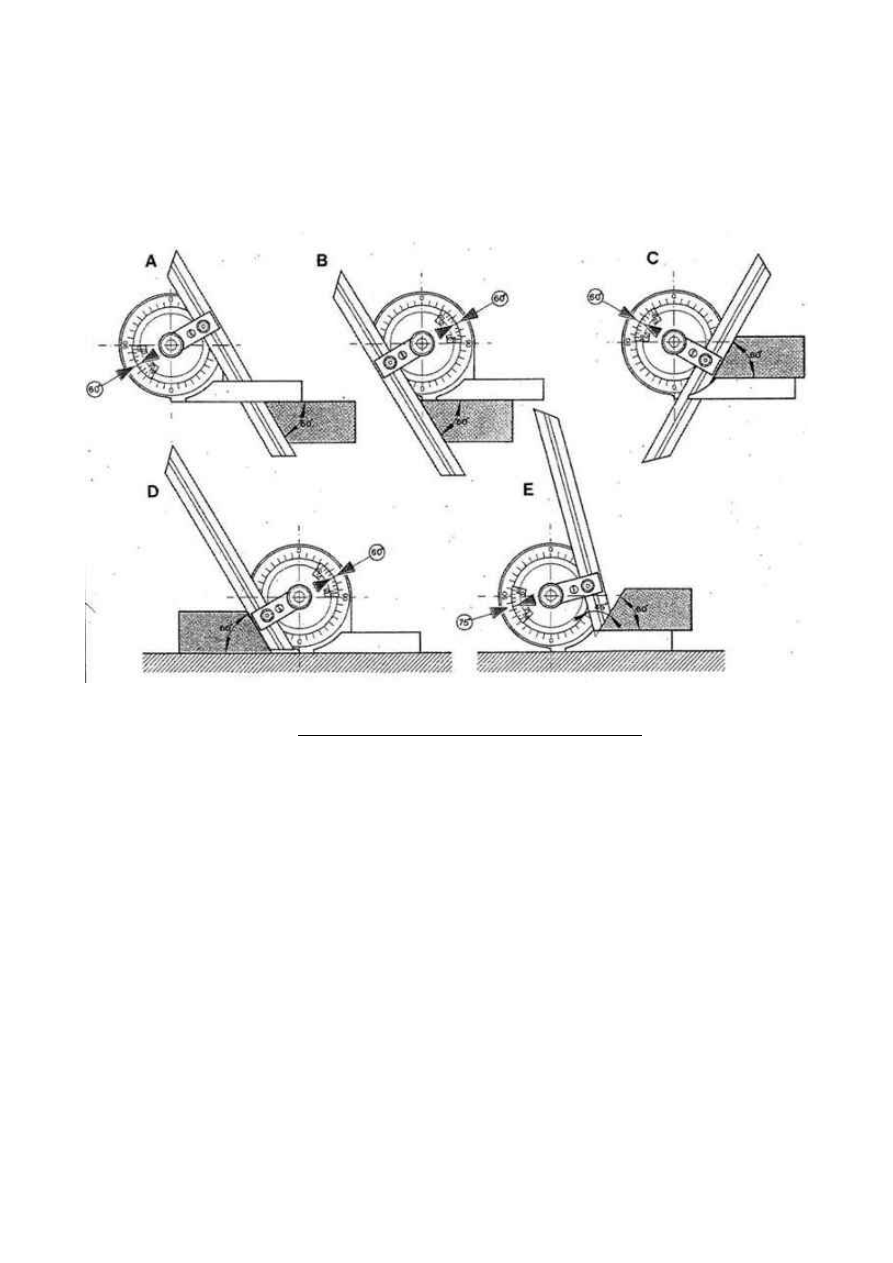

Слика 4: Примери мерења угла од 60° универзалним угломером
Извор: др Весна Шотра,
Мерење и контрола
, Београд,2013.г.
1.3. Нонијус универзалног угломера
Лучни нонијус који се користи код угломера ради на истом принципу као и нонијус који се
користи за мерење дужина код помичног кљунастог мерила. Главна кружна , непокретна
скала се састоји од 360 подељака , а сваки од њих представља вредност од једног степена. На
лучној скали покретног круга је нанесено 12 једнакоих подељака који заклапају угао од 11°.
При томе сваки подељак има вредност од 55’ . У ствари, водећи рачуна да је 11°=11x60’
=660’ има се 660:12=55’ .
12подељака нонијуса се протеже за по 11° улево и 11°удесно од нуле,па је тако омогућено
очитавање вредности угла на главној ,кружној скали угломера и лево и десно од нултог
подељка нонијуса.Када се нула нонијуса поклапа са нулом главне скале онда је угао који
заклапају непокретна и покретна скала износи 0°.
