Proracun signalnog plana

Sign.
Stanje Sign.
Grupe Sop N fi ∏ fi Sij= Sop*N*∏ fi
f1 f2 f3 f4
A 1 1450 1 1 1 0,9 1 0,9 1305
2.1 1500 1 1 1 0,86 1 0,86 1290
B 3.1 1500 1 1 1 1 1 1 1500
3.2 1500 1 0,82 1 0,91 1 0,7462 1120
C 1 1450 1 0,76 0,81 0,9 1 0,554 804
2.2 2050 1 1 1 1 1 1 2050

Proračun zasićenog toka:
S_1=(S_1^A+S_1^C)/2=(1305+804)/2=1055[voz/h]
n_k(1)^C=0,2*Q_1+Q_2.2=0,2*210+170=212[voz/h] ; f_2 (212)=0,81

tokovi stanja veze
A B C
1 + + C A
2.1 + A B
2.2 + C A
3.1 + B C
3.2 + B C
4 + B C
5 + C A
graf stanja
z_4min^‚=5+l_p1/V_p1 =5+8,8/1,2=12,33s≈12s
z_4min^‚=1,1*l_p1=1,1*8,8=9,68s≈10s
Usvaja se vrednost 12s
z_5min^‚=5+l_p2/V_p2 =5+12,2/1,2=15,16s≈15s
z_5min^‚=1,1*l_p2=1,1*12,2=13,2s≈13s
Usvaja se vrednost 15s

Sign.
Grupe Poč.
Stanje Zavr.
Stanje M zmin Q Sij l zminef xp
1 C A 7 8 210 1055 7 8 0,85
2.1 A B 7 8 300 1290 7 8 0,85
2.2 C A 5 8 170 2050 5 8 0,85
3.1 B C 5 8 120 1500 5 8 0,85
3.2 B C 5 8 70 1120 5 8 0,85
4 B C 5 12 250 / 5 12 0,85
5 C A 7 15 300 / 7 15 0,85

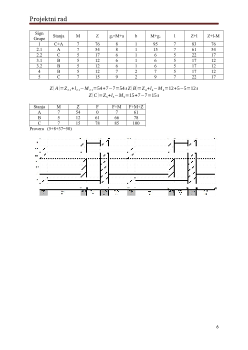

M_1=(M_1+a_1 )-a_1=8-1=7s
M_2.1=(M_2.1+a_2.1 )-a_2.1=8-1=7s〖 M〗_2.2=(M_2.2+a_2.2 )-a_2.2=6-1=5s
M_3.1=(M_3.1+a_3.1 )-a_3.1=6-1=5s〖 M〗_3.2=(M_3.2+a_3.2 )-a_3.2=6-1=5s
M_4=(M_4+a_4 )-a_4=7-2=5s〖 M〗_5=(M_5+a_5 )-a_5=9-2=7s
l_1=(M_1+a_1 )-b_1=8-1=7s
l_2.1=(M_2.1+a_2.1 )-b_2.1=8-1=7s〖 l〗_2.2=(M_2.2+a_2.2 )-b_2.2=6-1=5s
l_3.1=(M_3.1+a_3.1 )-b_3.1=6-1=5s〖 l〗_3.2=(M_3.2+a_3.2 )-b_3.2=6-1=5s
l_4=(M_4+a_4 )-b_4=7-2=5s〖 l〗_5=(M_5+a_5 )-b_5=9-2=7s
