JU MJEŠOVITA SREDNJA ELEKTROTEHNIČKA ŠKOLSKA GODINA
ŠKOLA TUZLA
2022/2023
MATURSKI RAD
Predmet:
Električna rasvjeta
Tema:
Osvjetljenje nogometnog terena
MENTOR: UČENIK:
Mevlida Mujanović, prof. Emir Smajlović
Razred: IV
T8
TUZLA, februar 2023. Godina
2. RASVJETA SPORTSKIH TERENA
Pod rasvjetu sportskih terena spadaju igrališta za nogomet, rukomet, odbojku, košarku, tenis,
otvoreni bazeni, klizališta itd. Jedna od glavnih stavki na koju se mora pripaziti prilikom
projektiranja ovakve vrste rasvjete je da rasvjeta ne izaziva veliko bliještanje koje će smetati
natjecateljima, korisnicima terena ili gledateljima. Postoje razlike u vrijednostima
svjetlotehničkih veličina ovisno o vrsti sporta koji se igra na terenu te ovisno o brzinu koju
natjecatelji/korisnici postižu prilikom bavljenja određenim sportom. Također su neki od
važnih parametara veličina i brzina lopte ili nekog drugog predmeta koji je dio igre, te položaj
gledatelja u odnosu na teren.
Rasvijetljeno područje u kojemu se odvija natjecanje, trening,
školski ili rekreativni sport ne smije biti ograničeno samo terenom već je potrebna rasvjeta i
okoline terena. U mnogim sportovima, igrači izlaze izvan okvira terena koji, ako nije
osvijetljen, predstavlja veliku opasnost. Ovisno o vrsti sporta koji se odvija, postoje različite
preporuke za osvijetljenost terena i okoline terena. Što se tiče udaljenosti od terena koja
također mora biti osvijetljena, preporučuje se:
od 1 metra do 2 metra za male terene,
od 5 metara za velike terene (nogomet, hokej, tenis).
Postoji veliki rizik od oštećenja rasvjetnih tijela korištenih za rasvjetu sportskih terena od
strane letećih objekata (nogometne lopte, teniske loptice, itd.). Kako bi se taj rizik smanjio,
rasvjetna tijela trebaju biti postavljena izvan prostora za igru koji obuhvaća teren i bližu
okolinu terena. Također, rasvjetna tijela je potrebno postaviti na veliku visinu te ih zaštiti
mrežama ili na druge načine kako ne bi došlo do njihova oštećenja. Potrebno je dizajnirati (ili
odabrati) rasvjetna tijela čija je zaštita napravljena tako da ne postoji mogućnost da se lopte i
ostali objekti zaglave.
2.1 Kriteriji za rasvjetu
Prilikom projektiranja rasvjete na nogometnim terenima, potrebno je paziti na više stvari.
Najviše se gleda da sportaši, suci, gledatelji te TV prijenos i mediji obavljaju aktivnosti u
preporučenim uslovima.
Sportaši i suci moraju biti u mogućnosti jasno pratiti sve što se događa na terenu, gledatelji
promatrati aktivnosti na terenu bez prevelikog truda te rasvjeta mora pružiti dobru kvalitetu
boje slike TV prijenosu. Zbog ovoga su uvedeni osnovni kriteriji za rasvjetu.
2.1.1 Horizontalna osvjetljenost
Osvijetljeno područje gdje se obavljaju sportske aktivnosti je glavni dio vidnog polja sportaša
i gledatelja. Rasvijetljenost horizontalne ravnine u razini tla služi za uspostavljanje vizualne
prilagodbe pa je zbog toga iznimno važno da je postignuta njena preporučena vrijednost kako
bi se pružio odgovarajući kontrast u odnosu na površinu.
Vrijednosti prosječne horizontalne
rasvijetljenosti za nogometne terene prikazane su u
Tabeli br.1.
Horizontalna rasvijetljenost, E
H
(lx)
NOGOMET
I
II
III
500
200
75
Tabela br. 1 „Preporučene vrijednosti prosječne horizonatlne osvjetljenosti nogometnog terena“
Na
(Slika br.1)
prikazan je način određivanja horizontalne rasvijetljenosti na temelju razine
natjecanja te udaljenosti gledatelja od središta terena.
(slika br.1) „Određivanje horizontalne rasvijetljenosti“

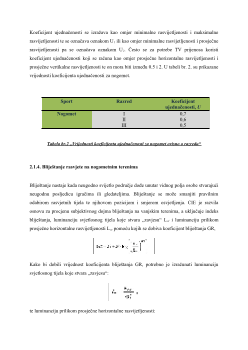

Koeficijent ujednačenosti se izražava kao omjer minimalne rasvijetljenosti i maksimalne
rasvijetljenosti te se označava oznakom U
1
ili kao omjer minimalne rasvijetljenosti i prosječne
rasvijetljenosti pa se označava oznakom U
2
. Često se za potrebe TV prijenosa koristi
koeficijent ujednačenosti koji se računa kao omjer prosječne horizontalne rasvijetljenosti i
prosječne vertikalne rasvijetljenosti te on mora biti između 0.5 i 2. U tabeli br. 2. su prikazane
vrijednosti koeficijenta ujednačenosti za nogomet.
Sport
Razred
Koeficijent
ujednačenosti,
U
Nogomet
I
II
III
0,7
0,6
0,5
Tabela br.2 „Vrijednosti koeficijenta ujednačenosti za nogomet ovisno o razredu“
2.1.4. Bliještanje rasvjete na nogometnim terenima
Bliještanje nastaje kada neugodno svijetlo područje dođe unutar vidnog polja osobe stvarajući
neugodnu posljedicu igračima ili gledateljima. Bliještanje se može smanjiti pravilnim
odabirom rasvjetnih tijela te njihovom pozicijom i smjerom osvjetljenja. CIE je razvila
osnovu za procjenu subjektivnog dojma bliještanja na vanjskim terenima, a uključuje indeks
bliještanja, luminanciju svjetlosnog tijela koje stvara „zavjesu“ L
vl
i luminanciju prilikom
prosječne horizontalne rasvijetljenosti L
ve
pomoću kojih se dobiva koeficijent bliještanja GR,
Kako bi dobili vrijednost koeficijenta bliještanja GR, potrebno je izračunati luminanciju
svjetlosnog tijela koje stvara „zavjesu“:
te luminanciju prilikom prosječne horizontalne rasvijetljenosti:
