Sopstvena potrošnja HE “Đerdap 1”
1
С а д р ж а ј
Сопствена потрошња ХЕ "Ђердап - 1"
2
1. Општи опис сопствене потрошње
2
1.1. Напонски нивои и снаге
2
1.2. Диспозиција развода
2
1.3. Начин напајања сопствене потрошње
2
2. Блокаде и могућност укључења
4
2.1. Прекидачи развода 15,75 kV
4
2.2. Прекидачи развода 6,3 kV
7
2.3. Прекидачи развода 0,4 kV
13
3. Манипулације комплетном сопственом потрошњом при промени напајања 15
3.1. За I блок
15
3.2. За II блок
17
3.3. За III блок
19
4. Кварови на сопственој потрошњи и поступци при кваровима 22
1
СОПСТВЕНА ПОТРОШЊА ХЕ "ЂЕРДАП-1"
1. Општи опис сопствене потрошње
1.1. Напонски нивои и снаге
Сопствена потрошња напаја се од I, II и III блок трансформатора, са отцепа
генераторских шинских веза 1, 3 и 5 агрегата преко тронамотајног трансформатора снаге 5/2,
5/2,5 MVA и напона 15,75/6,3/0,4 kV.
Сопствена потрошња електране остварује се са три напонска нивоа, и то: 15,75 kV, 6,3
kV и 0,4 kV. Инсталисана снага сопствене потрошње износи 15 MVA за сва три блока.
1.2. Диспозиција развода сопствене потрошње
Разводно постројење 15,75 kV
Разводно постројење 15,75 kV сачињавају три подразвода I, II и III блока смештена у
кућицама на коти 48,20 за сваки блок по једна.
Преко ових развода напајају се тронамотајни трансформатори 15,75/6,3/0,4 kV.
Разводно постројење 6,3 kV
Разводно постројење 6,3 kV налази се на коти 42,50 и има 24 оклопне ћелије.
Постројење има двоструки систем сабирница у низу са спојним пољем.
Напајање I система сабирница (ћелије 13-24) је са тронамотајног трансформатора I
блока, а од III блока напаја се II систем сабирница, док је трафо III блока везан за оба система
сабирница са два прекидача као резервно напајање.
Разводно постројење 0,4 kV
Разводно постројење 0,4 kV у електрани сачињавају три подразвода смештена на коти
42,50, у сваком блоку по један. Подразводи у I и II блоку имају по 16 поља док у III блоку има
14 поља.
Подразводи сваког блока напајају се са одговарајућих трансформатора сопствене
потрошње шинском везом а постоје и подужне шинске везе између I- II и II- III блока.
1.3. Начин напајања сопствене потрошње
Сопствена потрошња електране има више могућности напајања и то:
- нормално напајање од трансформатора сопствене потрошње;
- аутоматска резерва - напајање од ТС "Сип" I и II систем 6,3 kV;
- резервно напајање развода 6,3 kV од II блока;
- резервно напајање из Румуније на 6,3 kV;
- резервно напајање 0,4 kV.

УКЉ.
ПРЕК.
1
2
3
(od 1b6)
I блок
Слика 1
1
2. Блокаде и могућности укључења
2.1. Прекидачи развода 15,75 kV
Прекидач 15,75 kV I блока
Прекидач 15,75 kV I блока (а9/F1) може се укључити
ручно
и аутоматски (слика 1).
Ручно
са лица места или са командно-потврдним
прекидачем у централној команди уз испуњење
следећих услова: искључени прекидачи 6,3 kV у
ћелији
23 ("Сип I" - а11/G23) и ћелији 15 (генератор 3 -
а11/G15).
Аутоматски
ако се преклопка 1b6 за избор режима
укључења прекидача 15,75 kV у централној команди
налази
у положају "1" искључи прекидач у ћелији 23 ("Сип
I" -
а11/G23) преко помоћног релеа 1d3/F1 уз испуњење
услова
за ручно укључење.
УКЉ.
ПРЕК.
4
5
6
(od 1b6)
II блок
Слика 2
(od 2b6)
7
8
1
Прекидач 15,75 kV II блока
Прекидач 15,75 II блока (а9/F2) може се
укључити ручно или аутоматски (слика 2).
Ручно
са лица места или са командно-
потврдним прекидачем из централне команде уз
испуњење следећих услова:
- искључени прекидачи 6,3 kV у ћелији 3
(генератор 3 - а11/G3) и у ћелији 15 генератор 3
-
а11/G15);
- искључени прекидачи 6,3 kV у ћелији 23
("Сип I" а11/G23) у ћелији 22 (генератор 1 -
а11/G22) и у ћелији 15 (генератор 3 - а11/G15);
- искључени прекидачи 6,3 kV у ћелији 12
("Сип II" а11/G12), у ћелији 2 (генератор 5 -
а11/G2) и у ћелији 3 (генератор 5 - а11/G3).
Аутоматски
ако се преклопка за режим
укључења прекидача 15,75 (1b6) постави у
положај "2" а искључи прекидач Сип I у ћелији
23
(а11/G23) преко помоћног релеа 6d3/F2, или ако
се
преклопка (2b6) постави у положај "2" а
искључи прекидач 6,3 kV у ћелији 12 "Сип II"
(а11/G12) преко помоћног релеа 4d3/F2 уз
испуњење једног од услова за ручно укључење.
Прекидач 15,75 kV III блока

УКЉ. ПРЕК.
ГЕНЕРАТ. 3
5
6
7
(od 2b6)
8
1

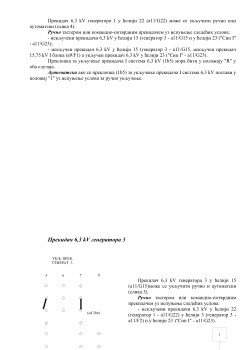

Прекидач 6,3 kV генератора 1 у ћелији 22 (а11/G22) може се укључити ручно или
аутоматски (слика 4).
Ручно
тастером или командно-потврдним прекидачем уз испуњење следећих услова:
- искључени прекидачи 6,3 kV у ћелији 15 (генератор 3 - а11/G15 и у ћелији 23 ("Сип I"
- а11/G23);
- искључен прекидач 6,3 kV у ћелији 15 (генератор 3 - а11/G15, искључен прекидач
15,75 kV I блока (а9/F1) а укључен прекидач 6,3 kV у ћелији 23 ("Сип I" - а11/G23).
Преклопка за укључење прекидача I система 6,3 kV (1b5) мора бити у положају "R" у
оба случаја.
Аутоматски
ако се преклопка (1b5) за укључење прекидача I система 6,3 kV постави у
положај "1" уз испуњење услова за ручно укључење.
Прекидач 6,3 kV генератора 3
Прекидач 6,3 kV генератора 3 у ћелији 15
(а11/G15)може се укључити ручно и аутоматски
(слика 5).
Ручно
тастером или командно-потврдним
прекидачем уз испуњење следећих услова:
- искључени прекидачи 6,3 kV у ћелији 22
(генератор 1 - а11/G22) у ћелији 3 (генератор 3 -
а11/F2) и у ћелији 23 )"Сип I" - а11/G23).
