Sadržaj
Tehnički izvještaj .........................................................................................1
•
Projektni zadatak ...............................................................................2
•
Dispoziciono rješenje konstrukcije .....................................................2
•
Konstruktivne karakteristike varijantnih rješenja stadiona .................2
•
Proračun konstrukcije ........................................................................5
•
Izvodjenje objekta ..............................................................................5
•
Materijali i kontrola kvaliteta betona ..................................................6
Orjentacione količine materijala ................................................................. 8
Predmjer i predračun radova ....................................................................12
Opis proračunskog modela konstrukcije ...................................................16
Izgled stadiona ..........................................................................................21
Analiza opterećenja ..................................................................................25
•
Analiza opterećenja ........................................................................25
•
Kombinacije opterećenja ................................................................32
Statički uticaji ............................................................................................33
•
POS R .............................................................................................34
•
POS KG ...........................................................................................36
•
POS KL1 ..........................................................................................39
•
POS KL2 ..........................................................................................50
•
POS S1 ............................................................................................61
•
POS S2 ............................................................................................65
•
POS T1 ............................................................................................69
•
POS T2 ............................................................................................75
Dimenzionisanje .......................................................................................81
•
POS R .............................................................................................82
•
POS KG ...........................................................................................85
•
POS KL1 ........................................................................................100
•
POS KL2 ........................................................................................116
•
POS KS1 .......................................................................................132
•
POS KS2 .......................................................................................137
•
POS KT1 .......................................................................................142
•
POS KT2 .......................................................................................154
•
POS G101,201,301,401,501 .........................................................166
•

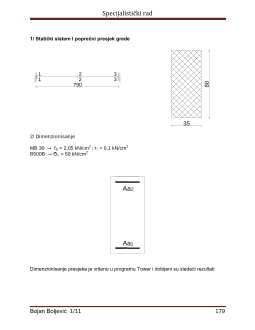

POS G102,103,104,105,202,203,204,302,303,402 ......................178
•
POS TG1 .......................................................................................200
•
POS TG2 .......................................................................................206
•
POS S1 ..........................................................................................212
•
POS S2 ..........................................................................................218
•
POS S3 ..........................................................................................223
•
POS S4 ..........................................................................................228
•
POS S5 ..........................................................................................232
•
POS S6 ..........................................................................................236
•
POS S7 ..........................................................................................239
Detalji veza .............................................................................................243
Primijenjeni propisi i literatura .................................................................248
Grafički prilozi .........................................................................................250
•
Dispoziciono rješenje konstrukcije stadiona 1 .....................crtež br. 1
•
Izgled tribinske konstrukcije 1 ..............................................crtež br. 2
•
Dispoziciono rješenje konstrukcije stadiona 1 .....................crtež br. 3
•
Izgled tribinske konstrukcije 1 ..............................................crtež br. 4
•
Plan armature i plan oplate POS KG ..................................crtež br. 5
•
Plan armature POS KL1 ......................................................crtež br. 6
•
Plan armature POS KS1 ......................................................crtež br. 7
•
Plan armature POS KS2 ......................................................crtež br. 8
•
Plan armature POS KT1 ......................................................crtež br. 9
•
Plan armature POS KT2 ....................................................crtež br. 10
•
Gantogram .........................................................................crtež br. 11
Specijalistički rad
Bojan Boljević 1/11
2
Tehnički izvještaj
1/ Projektni zadatak
Zadatkom je predvidjeno uraditi glavni gradjevinski projekat armirano betonske
konstrukcije fudbalskog stadiona, kapaciteta oko 40 000 mjesta, bez atletske staze, sa
pokrivenim tribinama.
Pri projektovanju stadiona preporučuje se razmatranje eliptične i
pravougaone varijante stadiona, kao i konstruktivnih rješenja sa
klasično armiranim i
prethodno-napregnutim betonom
,a dozvoljene su i kombinacije sa čeličnim elementima
van poprečnog presjeka.
2/ Dispoziciono rješenje konstrukcije
Kao što je i predvidjeno projektnim zadatkom, razmatrale su se dvije varijante
dispozicije stadiona
, stadion sa pravougaonom osnovom i stadion sa eliptičnom
osnovom. Pri usvajanju dimenzija stadiona mjerodavni su bili :
- kapacitet stadiona (40 000 gledalaca)
- dimenzije terena (105x68 m)
2.1/
Stadion sa pravougaonom osnovom
Kod ove varijante stadiona, tribine imaju pravougaoni oblik i ne prostiru se citavim
obimom stadiona vec u ćoškovima stadiona imamo prazan prostor koji je predvidjen za
izgradnju komercijalnih zgrada.
2.2/
Stadion sa elipti
čnom osnovom
Kod ove varijante stadiona, tribine se prostiru po čitavom obimu stadiona. Kod zapadne
i istočne tribine spoljašnji poluprečnik krivine elipse stadiona je r
1
= 133 m, za sjevernu i
južnu tribinu r
2
=
104,86 m
i spoljašn
ji poluprečnik elipse stadiona u ćoškovima
r
3
= 107,1 m
.
3/ Konstruktivne karakteristike varijantnih rješenja stadiona
3.1/ Stadion pravougaone osnove
Krovna konstrukcija
Za krovni pokrivač su korišćene LEXAN polikarbonatne ploče debljine 25 mm.
Rožnjače su čelični IPB 200 nosači, raspona 8m sa osnim razmakom od 2m i zglobnom
vezom na krajevima.
Krovne grede su od prethodno-napregnutog betona, dužine 52,2 m, sa nagibom od 3 %
prema spoljašnjoj ivici stadiona.
Poprečni presjek im je sandučastog oblika dimenzija
Specijalistički rad
Bojan Boljević 1/11
3
b/d=70/150 cm i debljinom zida od 20 cm
. Zbog nemogućnosti smještanja kablova u
tanke zidove sandučastog poprečnog presjeka, pribjeglo se smještanju kablova van
poprečnog presjeka. Prethodno naprezanje kablova se vršilo samo sa jednog kraja, dok
je na drugom kraju bila nepokretna kotva.
Za prethodno naprezanje je korišćen SPB
SUPER sistem.
Krovna greda je statičkog sistema proste grede sa prepustima. Jedan oslonac,koji je
nepokretan, je stub tribinske konstrukcije, a drugi, pokretni, zatega krovnog armirano-
betonskog luka.
Čitava krovna konstrukcija se jednim krajem oslanja na donji pojas, odnosno zategu
krovnog, armirano-betonskog luka. Zatega se kod lukova
istočne i zapadne tribine
sastoji od 7 SPB SUPER kablova 37R
Φ15,2 dok se kod lukova južne i sjeverne tribine
sastoji od 4 SPB SUPER kablova 37RΦ15,2. Luk je sa zategom povezan, na mjestima
gdje se na nju oslanjaju grede,sa četiri čelične vješaljke, prstenastog poprečnog
presjeka.
Kod istočne i zapadne tribine, luk ima raspon od 128 m sa strijelom od 15 m,
sandučastog je poprečnog presjeka dimenzija b/d = 400/250 cm i debljinom zidova 50
cm.
Kod sjeverne i južne tribine, luk je raspona od 88
m i strijelom od 10,5 m, sandučastog
poprečnog presjeka, dimenzija b/d = 300/200 cm i debljinom zidova 40 cm.
Luk se nalazi na visini od 33,3 m i na krajevima se oslanja na krovne armirano-betonske
stubove.
Na stubove se oslanja preko četiri ALGAPOT lončasta ležišta koja su pokretna
u svim pravcima.
Stubovi su sandučastog poprečnog presjeka. Kod istočne i zapadne tribine, njihove
dimenzije su b/d = 400/550 cm i debljina zidova je 30 cm. Kod sjeverne i južne tribine,
njihove dimenzije su b/d = 300/450 cm i debljina zidova 30 cm.
Stubovi se fundiraju armirano-betonskim temeljima samcima na dobro nosivim flišnim
partijama.
Kod stubova na istočnoj i zapadnoj tribini, dimenzije temelja su b/d = 900/1050 cm, a
kod stubova na sjevernoj i južnoj tribini b/d = 800/950 cm. Obje pozicije temelja su
visine 150 cm.
Tribinska konstrukcija
Tribinska konstrukcija se sastoji od petospratnih armirano-betonskih ramova sa
horizontalnim i kosim gredama koje predstavljaju tribinske nosače. Ramovi su
postavljeni na
rastojanjima od 8 m i povezani su poprečnim gredama, tako da su
formirani i ramovi u poprečnom pravcu.
Dimenzije stubova su uniformne b/d = 80/80 cm, osim stuba na koji se oslanja krovna
konstrukcija b/d = 100/100 cm. Horizontalne podužne grede imaju popre
čni presjek
b/d = 35/80, dok kose grede imaju dimenzije b/d = 50/100.
Poprečne grede su istih
dimenzija kao i podužne, osim greda koji povezuju stubove na koje se oslanja krovna
konstrukcija, b/d = 50/100 cm.
Specijalistički rad
Bojan Boljević 1/11
5
Tribinska konstrukcija
Tribinska konstrukcija se sastoji od četvorospratnih armirano-betonskih ramova sa
horizontalnim i kosim gredama. Ramovi su medjusobno paralelni i nalaze se na
osovinskom rastojanju od 8 m, osim u ćoškovima gdje su radijalno rasporedjeni i osni
razmak se kreće od 4,35 m do 11,39 m. Ramovi su povezani poprečnim gredama pa se
i u poprečnom pravcu formiraju ramovi.
Prva tri stuba rama,
pri lučnom nosaču, su dimenzija b/d = 100/100 cm, dok su
dimenzije ostala tri stuba b/d = 80/80 cm. Dimenzije horizontalnih greda
, u poprečnom i
podužnom pravcu, su b/d = 40/80 cm
. Dimenzije kosih greda tj. tribinskih nosača su
b/d = 60/120.
Kosi
tribinski nosači predstavljaju oslonce tribinskim gredama koje su Г poprečnog
presjeka i prethodno su napregnute. Prilikom odabira poprečnog presjeka tribinskih
greda vodilo se računa o njihovoj krutosti da bi se dobila sopstvena frekvencija
osci
lovanja koja je različita od frekvencije oscilovanja ljudskog hoda i ostalih ljudskih
aktivnosti na stadionu. Time se izbjegao rizik od rezonantnog efekta oscilacija.
Medjuspratne konstrukcije su monolitne armiranobetonske ploče, debljine 22 cm.
Analizom i uporedjivanjem ove dvije varijante došlo se do odluke da se usvoji prva
varijanta, stadion sa pravougaonom osnovom.
4/ Proračun konstrukcije
Statički proračun konstrukcije je radjen po važećem tehnićkom propisu “Pravilnik o
tehničkim normativima za beton i armirani beton ’87 “ i “Evrocode 2”.
Razmatrana su sledeca opterecenja i njihove kombinacije :
1 / Stalno opterecenje (sop. tezina , oprema ...)
2/ Korisno opterecenje (opterecenje od ljudi...)
3/ Opterecenje od vjetra
4/ Opterecenje od snijega
5/ Temperaturna promjena
6/ Temperaturna razlika
7/ Seizmicko opterecenje
5/ Izvodjenje objekta
Prvo se pristupa ravnanju terena i skidanju površinskog sloja zemlje i humusnog
materijala. Zatim se pristupa iskopima temeljnih jama. Kada su temeljnje jame
iskopane, tlo se zbija i izradjuje se tampon sloj,debljine 15 cm, a onda sloj za
izravnjavanje od mršavog betona, debljine 10 cm. Potom
se već gotovi armaturni koševi
spuštaju u temeljne jame. Za izvodjenje temelja je potrebna samo vertikalna oplata.
Prije betoniranja temelja, u njih se montiraju ankeri na koje će se kasnije nastaviti
armatura stubova. Temelji tribinske i krovne konstrukcije se izvode paralelno.
