Rashladni uređaj s peltierovim elementima

2. Uvod
Rashladni uređaj s peltierovim elementima temelji se na termoelektričnom efektu. Termoelektrični moduli imaju široku primjenu u funkcijama grijanja i hlađenja, a mogu poslužiti i za
generiranje električne energije. U ovom dijelu su
prikazane fizikalne osnove poluvodičkih termoelektričnih
modula s naglaskom na pouzdanost, konstrukciju i
područja primjene. Najčešće se koriste kao hladnjaci
manjih snaga gdje dolaze do izražaja njihove prednosti:
nemaju pokretnih dijelova, manji su, lakši i pouzdaniji od
kompresorskih.
2.1. Blok shema

Napajanje
Mjerenje temperature
Postavljanje pogrešaka
Indikacija
2.2. Električna shema

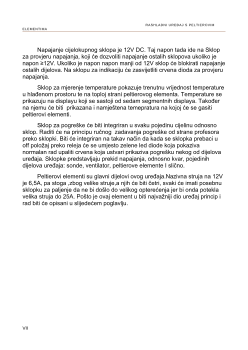

Napajanje cijelokupnog sklopa je 12V DC. Taj napon tada ide na Sklop za provjeru napajanja, koji će dozvoliti napajanje ostalih sklopova ukoliko je napon ≥12V. Ukoliko je napon napon manji od 12V sklop će blokirati napajanje ostalih dijelova. Na sklopu za indikaciju će zasvijetliti crvena dioda za provjeru napajanja.
Sklop za mjerenje temperature pokazuje trenutnu vrijednost temperature u hlađenom prostoru te na toploj strani peltierovog elementa. Temperature se prikazuju na displayu koji se sastoji od sedam segmentnih displaya. Također na njemu će biti prikazana i namještena temepratura na kojoj će se gasiti peltierovi elementi.
Sklop za pogreške će biti integriran u svaku pojedinu cijelinu odnosno sklop. Raditi će na principu ručnog zadavanja pogreške od strane profesora preko sklopki. Biti će integriran na takav način da kada se sklopka prebaci u off položaj preko releja će se umjesto zelene led diode koja pokaziva normalan rad upaliti crvena koja ustvari prikaziva pogrešku nekog od dijelova uređaja. Sklopke predstavljaju prekid napajanja, odnosno kvar, pojedinih dijelova uređaja: sonde, ventilator, peltierove elemente I slično.
Peltierovi elementi su glavni dijelovi ovog uređaja.Nazivna struja na 12V je 6,5A, pa stoga ,zbog velike struje,a njih će biti četri, svaki će imati posebnu sklopku za paljenje da ne bi došlo do velikog opterećenja jer bi onda potekla velika struja do 25A. Pošto je ovaj element u biti najvažniji dio uređaj princip i rad biti će opisani u slijedećem poglavlju.
