UVOD

Sabirnice omugucavaju medjusobno povezivanje  razlicitih elemenata sistema.Spojni provodnici sluze za povezivanje generator I transformatora sa sabirnicama ili medjusobno.Sabirnice i spojni provodnici  mogu biti izvedeni ok krutih provodnika  (krute sabirnice) I uzadi (uzaste sabirnice). Kruti provodnici se koriste za napone do 35kV . Provodnici su neizolovani od bakra ili najcesce su pravougaonog oblika a mogu biti cevni, kruzni , L-profil I U-profil. Kruti provodnici su najcesce simetricno rasporedjeni u horizontalnoj ili vertikalnoj  ravni, A moze I u kosoj ravni ili u uglovima trougla. Presek krutih provodnika se bira na osnovu zagrevanja u trajnom pogonu. U slucaju kada su radne struje veoma velike , faze se izvode iz dva ili vise provodnika manjeg preseka i na taj nacin se formira paket provodnika po fazi. Minimalno rastojanje izmedju provodnika unutar paketa jednako je sirini jednog provodnika radi boljeg hladjenja a takodje je bolje i provodnik postavljati u horizontalnoj ravni nego u vertikalnoj. Provodnici se mogu I obojiti radi boljeg odvodjenja  toplote a time se jasnije uocavaju I razlikuju faze provodnika. Uzaste sabirnice se  izradjuju od aluminijuma-celicnih provodnika (AL/Cel) za napone do 110kV. Postavljaju se u horizontalnoj ravni. Presek uzastih provodnika se bira na osnovu zagrevanja u trajnom pogonu.U slicaju kada su radne struje veoma velike ili se jednim provodnikom ne moze izbeci koroba, faze se izvode iz vise provodnika, odnosno sa provodnicima u snopu. Sabirnice se mogu spajati uzduzno pod nekim uglom (najcesce pravim) ili u obliku slova T pomocu vijaka,podloski I navrtka.

ZASTITA SABIRNICA

Sabirnice su, u principu vazn deo mreze elektroenergeckog sistema. I slozenim mrezama neke sabirnice mogu biti cvoriste u kojem su snaga i struja kratkog spoja veoma velika. To je osnovni problem vezan za zastitu takvih sabirnica jer strujni transformator,pri kvarovima u takvim cvorovima, veoma lako ulaze u zasticenje. Sabirnice su cvoriste mreze i broj im zavisi od slozenosti mreze.Konstrukcija sabirica je relativno jednostavna ,te im je poduznost veca  nego kod drugih elementa elektroenergeckog sistema. Medjutim,i pored toga ,na sabirnicama se u praksi javljaju kvarovi.Primarni kvarovi  sabirnica su vrlo retki. obicno je kvar nasabirnicacma izvan kvarova na nekom drugom elementu. Na primer,cesto su pogresne manipulacije rastavljacem koje  izazivaju elektricni luk koji se moze prenositi na sabirnice i izazvati  kratak spoj na njima.Nisu retki kvarovi na mernim transformatorima  i drugima aparatima, kao sto su rastavljaci i prekidci, koji su kizicki montirani u neposrednoj blizini sabirnica i veoma lako se prenose  na njih .Ako se brzo ne eliminisu  kvarovi  na sabirnicama, koje predstavljaju jaka cvorista elektro magnetnog sistema,mogu biti praceni velikim strujama,teskim razaranjem i ispadom veceg broja elemenata sistema koji su  vezani na njih.S obzirom da svi elementi (vodovi,transformatori i generatori) koji se vezuju na sabirni ce  imaju svoje zastite, i da  sabirnice  nisu aktivan element, kvar na sabirnicama bice eliminisan i bez posebnih zastita sabirnica-samo je pitanje posle koliko vremena.

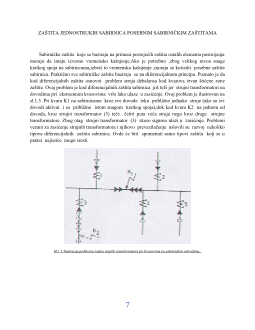

Posebna zastita  sabirnica (sabirnicke zastite) Koristi se kada zastita na granama  koji se stice  na sabirnice  nisu  u stanju da eliminisu kvar na sabirnicama  dovoljno brzo ili selektivno .kako eleminacija kvara na sabirnicama prakticno znaci izbacivanje tog cvora  iz mreze zastita sabirnica mora biti veoma pouzdana i tako izvedena da se minimizira verovatnoca  laznog, neselektivnog  ili nepotrebnog  ragovanja. Nepotrebno reagovanje  zastite i izbacivanje cvora mreze u nekim slucajevima moze imati veoma teske posledice u sistemu.
