Operativni sistemi i računarske mreže

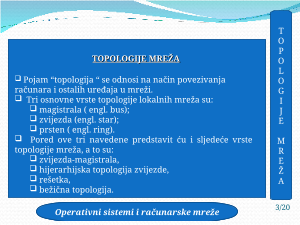

TOPOLOGIJE MREŽA
Pojam “topologija “ se odnosi na način povezivanja računara i ostalih uređaja u mreži.
Tri osnovne vrste topologije lokalnih mreža su:

•  magistrala ( engl. bus);
•  zvijezda (engl. star);
•  prsten ( engl. ring).

Pored ove tri navedene predstavit ću i sljedeće vrste topologije mreža, a to su:

•  zvijezda-magistrala,
•  hijerarhijska topologija zvijezde,
•  rešetka,
•  bežična topologija.

Kada u mreži primjetite topologiju magistrale, računari i ostali uređaji povezani su u jednu liniju, svako sa svojim susjedom.

Topologija magistrale uvijek ima dva otvorena kraja, kako što je prikazano na slici

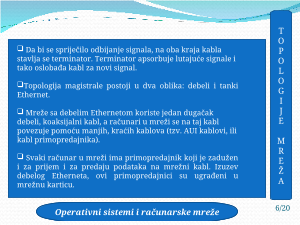

Ako se kabl fizički presiječe, ili se jedan njegov kraj isključi, dolazimo u situaciju da imamo slobodne krajeve, bez terminatora i dolazi do pojave odbijanja signala, i “pada” mreže.

Ovo je i najčešće uzrok kvara u mrežama sa topologijom magistrala. Neki od ovih kvarova mogu prelomiti mrežu na dva dijela, sprečavajući komunikaciju sistema sa suprotnih strana.

Ako neka neispravna komponenta izazove prekid mreže na dva dijela, oba dijela mreže postaju nezavršena, što izaziva refleksiju signala, koja ozbiljno ugrožava komunikaciju.

Lociranje problema ovdje nije lagan posao,  jer podrazumjeva provjeru svakog kabla i konekcije. Također, dodavanje novog računara u mrežu dovodi do privremenog prestanka rada mreže. Može se reći da se danas ove mreže više i ne instaliraju, ali se još ponegdje mogu sresti.
