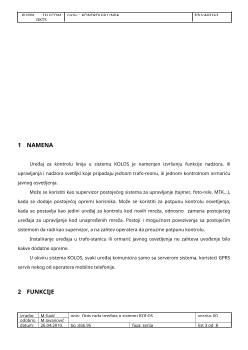

NAMENA
Uređaj za kontrolu linija u sistemu KOLOS je namenjen izvršenju funkcije nadzora, ili upravljanja i nadzora svetiljki koje pripadaju jednom trafo-reonu, ili jednom kontrolnom ormariću javnog osvetljenja.
Može se koristiti kao supervizor postojećeg sistema za upravljanje (tajmer, foto-rele, MTK…), kada se dodaje postojećoj opremi korisnika. Može se koristiti za potpunu kontrolu osvetljenja, kada se postavlja kao jedini uređaj za kontrolu kod novih mreža, odnosno zamena postojećeg uređaja za upravljanje kod unapređenih mreža. Postoji i mogućnost povezivanja sa postojećim sistemom da radi kao supervizor, a na zahtev operatera da preuzme potpunu kontrolu.
Instaliranje uređaja u trafo-stanicu ili ormarić javnog osvetljenja ne zahteva uvođenje bilo kakve dodatne opreme.
U okviru sistema KOLOS, svaki uređaj komunicira samo sa serverom sistema, koristeći GPRS servis nekog od operatera mobilne telefonije.
FUNKCIJE
Komunikacija
Uređaj komunicira sa serverom preko GSM mreže mobilnog operatera. Uređaj serveru šalje podatke o vremenu svog internog tajmera, režimu u kome trenutno radi, statusu relea pomoću kojih upravlja linijama, statusu dolaznih napojnih vodova, statusu izlaznih vodova za napajanje linija svetiljki itd. Server uređaju po potrebi šalje komandu za promenu vremena, komandu za promenu scenarija i sadržaj novog scenarija, komandu za promenu parametara ili režima rada, potpuno novi firmver, itd.
Nadzor
Uređaj ima 12 ulaznih terminala pomoću kojih može da prati trenutno stanje do 12 napojnih vodova linija svetiljki i svaku promenu bilo kog ulaza trenutno javlja serveru. Terminali preko kojih se uređaj napaja iz mreže takođe su pod nazorom, i u slučaju da postoji bar jedna napojna faza, uređaj je u stanju da detektuje eventualno odsustvo ostalih faza, i da javi serveru stanje.
Izvršavanje scenarija
Interni softverski automat uređaja prati realno vreme, i u skladu sa zadatim rasporedom izvršavanja
komandi, on uključuje ili isključuje relea pomoću kojih se upravlja sklopkama za napajanje linija svetiljki.
Vreme izvršenja komandi u okviru scenarija može biti nepromenjivo
