Projektni zadatak iz električnih instalacija

Proračun elektroenergetskih instalacija stambenog objekta
Jednovremene maksimalne snage i struje stanova. Površine poprečnih preseka napojnih kablova

Stanovi snage 23 kW, stanovi (1-4, 5-9, 10-13, 14-18)

P_jm=k_j∙ P_in
P_jm=0,79∙23
P_jm=18,17 kW

Q_jm=P_jm∙tan⁡φ
Q_jm=18,17∙0,46=8,28 kVAr

I_jm=P_jm/(√3∙U_n∙cos⁡φ )
I_jm=(18,17∙〖10〗^3)/(√3∙400∙0,91)
I_jm=28,82 A
Usvaja se osigurač:
I_no=35 A
Refrentni način polaganja C-na zidu ispod maltera (Slika P15.20 , [1])
Korekcioni faktor za grupno vođenje kablova k_n=1(Tabela P15.8, [1])
Temperatura ambijenta 〖30〗^° C , k_θ=1 (Tabela P15.1, [1])
Ako su rastojanja između susednih višežilnik provodnika ili kablova veći od dvostrukog prečnika veći od njih, korekcioni faktor je jednak jedinici
Provodnici od bakra (Cu), sa izolacijom od PVC

Trajno dozvoljena struja:

I_td=I_no/(k_n∙k_θ )
I_td=35/(1∙1)=35 A

Trajno dozvoljena tablična struja (Tabela P15.6, [1]):
I_(td,tab)=41 A
Usvaja se poprečni presek(Tabela P15.6, [1]):
S=6 〖 mm〗^2

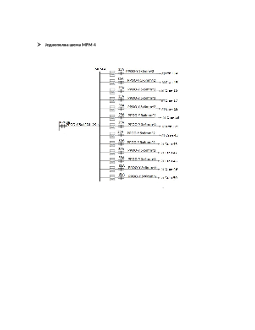

Kablovi za stanove 1-4 se vode jednim delom zajedno, poprečnog preseka S=6 mm^2
Kablovi za stanove 5-9 se vode jednim delom zajedno, poprečnog preseka S=6 mm^2
Kablovi za stanove 10-13 se vode jednim delom zajedno, poprečnog preseka S=6 mm^2
Kablovi za stanove 14-18 se vode jednim delom zajedno, poprečnog preseka S=6 mm^2
Stanovi snage 18 kW, stanovi (19-21, 22-24, 25-27, 28-29)

P_jm=k_j∙ P_in
P_jm=0,66∙18
P_jm=11,88 kW

Q_jm=P_jm∙tan⁡φ
Q_jm=11,88∙0,72=8,56 kVAr
I_jm=P_jm/(√3∙U_n∙cos⁡φ )
I_jm=(11,88∙〖10〗^3)/(√3∙400∙0,81)
I_jm=21,17 A
Usvaja se osigurač:
I_no=25 A
Refrentni način polaganja C-na zidu ispod maltera (Slika P15.20 , [1])
Korekcioni faktor za grupno vođenje kablova k_n=0,75 (za n=4 strujna kola,Tabela P15.8)
Temperatura ambijenta 〖30〗^° C , k_θ=1 (Tabela P15.1, [1])
Provodnici od bakra (Cu), sa izolacijom od PVC

Trajno dozvoljena struja(za n=3 strujna kola):
I_td=I_no/(k_n∙k_θ )
I_td=25/(0,75∙1)=33,33 A
Trajno dozvoljena tablična struja (Tabela P15.6, [1]):
I_(td,tab)=44 A
Usvaja se poprečni presek(Tabela P15.6, [1]):
S=6 〖 mm〗^2
