Funkcionalne jedinice telefonskog aparata
Klasični telefonski aparat se sastoji od mikrofona koji prenosi glas pozivača; slušalice, koja  pojačava zvuk dolazećeg poziva; brojčanik ili tipke za biranje, zvono i manji skup električnih delova, koji ustvari drže pozivaočev glas na nivou da ne bi zvučao preglasno kroz slušalicu. Ako je dvodelni telefonski aparat, mikrofon i slušalica su zajedno ugrađeni u mikrotelefonsku kombinaciju, nama poznatija kao telefonska slušalica.
Telefonski aparat se u osnovi sastoji iz četiri funkcionalne jedinice:

● komutacione,
● pozivne,
● biračke i
● elektroakustičke.





Komutaciona jedinica
Komutacioni element, koji svojim kontaktnim perima u jednom položaju uključuje na pretplatnički vod pozivne a u drugom govorne ili elektroakustične organe, naziva se prekidač viljuške ili viljuška. Pomoću ove jedinice telefonskog aparata obezbeđuje se da su za vreme razgovora na pretplatnički vod uključeni govorni a isključeni pozivni, a za vreme mirovanja uključeni pozivni a isključeni govorni organi aparata. Ovo se može postići na dva načina:

  • prekidanjem, slika 1.2, ili kratkim spajanjem govornih organa, slika 1.3, pri položenoj
  • mikrotelefonskoj kombinaciji.

Prekidač viljuške, svojim mirnim i radnim položajem, obezbeđuje dva karakteristična stanja
telefonskog aparata:
● stanje položene i
● stanje podignute mikrotelefonske kombinacije.

Kontakti prekidača viljuške treba da imaju praktično zanemariv prelazni otpor (manji od 1Ω) i vek trajanja kojim se obezbjeđuje najmanje 300000 preklapanja. To znači da ova jedinica, pod uslovom da se u toku svakog dana aktivira 15 do 20 puta, mora da bude ispravna u trajanju od oko 50 godina.


Pozivna jedinica
Pozivno kolo je deo telefonskog aparata pomoću koga se akustično ili svetlosno daje do znanja pozvanom pretplatniku da treba da prihvati poziv, koji je došao po njegovom vodu. Ovo kolo se sastoji od kondezatora i nekog, najčešće akustičnog, indikatora, zvona, zujalice, tonskog pozivnika i slično.
U mirnom stanju pozivno kolo je direktno priključeno preko pretplatničkog voda na telefonsku centralu. Pri pozivanju kroz pozivno kolo protiče naizmenična struja čija je frekvencija 16 – 25Hz, a napon 48 – 60V.

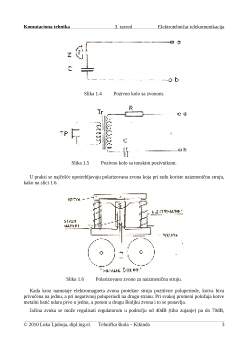

Kondezator C u pozivnom kolu služi da onemogući protok jednosmerne struje iz izvora za napajanje, koji se nalazi u telefonskoj centrali. Na slikama 1.4 i 1.5 su prikazane šeme pozivnih kola sa zvonom i tonskim pozivnikom.
