RELEJI

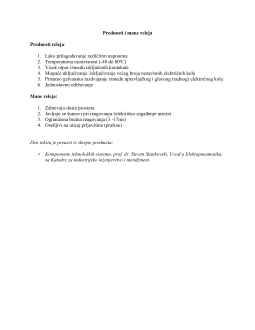

Relej je jedna od najčešće korišćenih električkih komponenti koje se koriste u savremenom automatizaciji. Imaju niz pogodnosti koje utiču na čestu primenu, jedne od njih su rad na opsegu temperatura od -40oC do +80oC kao i lako održavanje. Postoje nekoliko vrste releja: releji snage, step releji, industrijski releji, vremenski releji itd. Isto tako postoji veliki broj firmi koje ih proizvode: Iskra, Finder, Ningbo,Teledyne, Omroni i drugi.
Princip rada releja
Relej je naprava koja se koristi za prekidanje ili uspostavljanje strujnog kola putem elektromagneta koji otvara i zatvara strujne kontakte. Elektromagnet se obično sastoji od mnogobrojnih namotaja bakrene žice na železnom jezgru. Kada struja teče kroz žicu (primarno strujno kolo), oko elektromagneta se stvara magnetno polje koje privlači železnu kotvu. Kotva nosi na sebi električne kontakte, koji onda otvaraju ili zatvaraju sekundarno strujno kolo (strujni krug).
Kada se prekine struja kroz elektromagnet, elektromagnet više ne privlači železnu kotvu, i ona se vraća u početni položaj, obično uz pomoć opruge. Time električni kontakti prekidaju ili uspostavljaju strujno kolo, u zavisnosti od tipa kontakata (NO/NC).
Na slici 1a, relej je isključen. Kontakti bliže elektromagnetu (žuti cilindar) su zatvoreni (normalno zatvoren kontakt – NC) a kontakti dalje od elektromagneta su otvoreni (normalno otvoren kontakt – NO). Na slici 1b, relej je uključen. Elektromagnetno polje privlači kotvu koja pomera srednji kontakt koji sad uspostavlja vezu sa desnim a prekida vezu sa levim. Na slici 1 je dakle prikazan relej sa naizmeničnim kontaktima. Na slici 1 se takođe vide i delovi releja: 1) elektromagnet, 2) kotva, 3) kontakti.
