Softverski Inženjering 7

Dijagrami aktivnosti
Dijagrami aktivnosti su namenjeni za modeliranje dinamičkih aspekata (ponašanja) sistema
Prikazuju sekvencijalne i konkurentne korake u procesu obrade
Mogu se koristiti:

• pre početka projekta, za modeliranje najvažnijih poslovnih procesa,
• za vreme faze specifikacije zahteva, za detaljnije pojašnjavanje toka aktivnosti u use case-vima,
• za vreme analize i dizajna, kao pomoć pri definisanju ponašanja pojedinih operacija,
• za opis dinamike skupa objekata,
• za opis toka neke operacije.

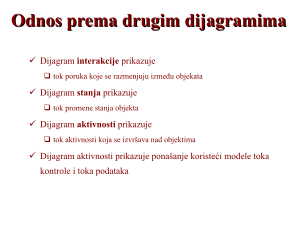

Aktivnost i akcija
Aktivnost reprezentuje neatomsku obradu koja se dekomponuje na jedinice – elementarne jedinice podaktivnosti – pojedine akcije
Akcija je osnovna jedinica specifikacije ponašanja koja reprezentuje neku transakciju ili obradu u modeliranom sistemu

• akcija je osnovni izvršni element aktivnosti
• akcija predstavlja jedan korak u aktivnosti koji se obično dalje ne dekomponuje
