Naleganje i tolerancije

Napomena: rad sadrži isključivo tabele i proračune

Naleganje i tolerancija
Za sklop vratila 1 sa zupčanikom 2 i kliznim ležajem 3 predviđene su sledeće vrste naleganja:

1. Labavo – za sklop vratila (čelik) i kliznog ležaja (bronza)
2. Čvrsto – za sklop čaure kliznog ležaja i kućice ležaja 4
3. Neizvesno – za sklop glavčine zupčanika (sivi liv) i vratila

Potrebno je:

1. Propisati tolerancije svih mera, tako da se dobiju željena naleganja i to u sistemu zajedničke unutrašnje mere ili zajedničke spoljne mere.

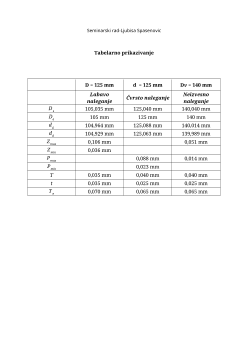

2. Izvršiti analizu ovih naleganja i nacrtati u razmeri tolerancijska polja i naznačiti (slovno i brojno) nazivnu meru, gornju i donju graničnu meru, odstupanja, tolerancije, zazore odnosno preklope i tolerancije naleganja. Rezultate prikazati tablično i grafički.
