1. UVOD
Električne instalacije se izvode u stambenim objektima, poslovnim prostorima, industriji, poljoprivrednim dobrima, gradilištima itd. Postoje sledeće vrste instalacija: elektroenergetske,gromobranske, telekomunikacione i signalne. Elektroenegetske instalacije se izvode kako bi se osiguralo napajanje potrošača električnom energijom. Gromobranska instalacija se postavlja u cilju zaštite ljudi i objekata od štetnog delovanja atmosferskog električnog pražnjenja. Telekomunikacione instalacije omogućavaju prenos podataka. Postoje sledeće vrste telekomunikacionih instalacija: telefonske instalacije, instalacije interfona, instalacije zajedničkih radio i TV antena, instalacije interne televizije, instalacije razglasa, instalacije računarskog sistema, instalacije centralnog sistema časovnika itd. U signalne instalacije spadaju: instalacije električnog zvonca, instalacije protivpožarnog sistema, instalacije protivprovalnog sistema i instalacije poziva u hotelima i bolnicama. Signalne i telekomunikacione instalacije su srodne i očekivati je da će daljim razvojem tehnike doći do njihovog integrisanja. Elektroenergetske i gromobranske instalacije spadaju u grupu instalacija jake struje dok se telekomunikacione i signalne instalacije ubrajaju u instalacije slabe struje.
2. PROJEKTNI ZADATAK
Projektovati električnu instalaciju stambene zgrade P+m8 spratova, a sa po n4 istovetnih stanova na svakom spratu. U zgradi postoji lift čiji je pogonski deo smešten u prostoriji iznad liftovskog šahta na m-tom spratu. Zgrada je završena ravnim krovom pokrivenim limom debljine 0.8 mm, čija je osnova, kao i osnova zgrade, pravougaonik dimenzija stranica 2618 (m). Zgrada je visoka (m+1)3,2m. Projekat instalacije treba da obuhvati sledeće:
1. Tehnički opis
2. Tehničke uslove

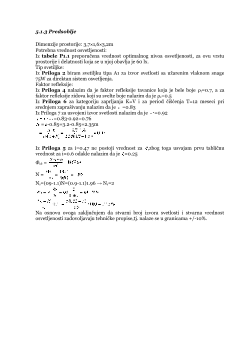

3. Fotometrijski proračun
4. Izbor termičkih potrošača
5. Termoakumulaciono grejanje
6. Stepenišno osvetljenje
7. Električnu razvodnu instalaciju za lift
8. Definisanje PM,MRM i RM
9. Telefonsku instalaciju
10. Instalaciju za TV
11. Zaštita od opasnog napona dodira: TN sistem
12. Instalaciju zaštite od atmosferskog pražnjenja
13. Električne šeme
14. Specifikaciju opreme i materijala
Električni priključak zgrade: kablovski vod 115m
Prilog: građevinska osnova stana tipa „D“
