Usmerene radio veze – Projektovanje RR veza

Tehničko rešenje RR veze na trasi Kopaonik – Rudnik

• Namena digitalne RR veze
• „Opšti podaci
• … Geografski podaci o lokacijama
• … Frekvencijski opseg i organizacija kanala
• … Konfiguracija sistema
• … Dispozicija uređaja i antenskog sistema
• … Prikaz profila trase
• „ Geoklimatski podaci

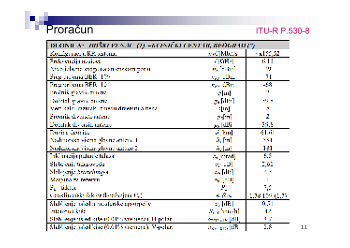

• „ Tehničke karakteristike RR uređaja neophodne za proračun
• „ Rezultati proračuna i uslovi postavljanja opreme

Konfiguracija sistema, frekvencijski opseg i organizacija kanala

• Izabrana konfiguracija sistema za realizacuju digitalne radio-relejne na trasi Kopaonik-Rudnik je 1+1FD (u kombinaciji sa frekvencijskim diversitijem)
• „Sistem prenosa srednjeg kapaciteta (16x2Mb/s), veliko rastojanje između radio-relejnih stanica Ö frekvencijski opseg 8GHz
• Uređaji: Alcatel 9470 LX/UX familije u konfiguraciji 1+1FD Ö Cilj: postizanje veće sigurnosti i stabilnijeg rada veze
• Radio kanali: 8426MHz / 8307MHz i 8482MHz / 8363MHz
• „Frekvencijski razmak između radio kanala je 56 MHz
• „S obzirom na izabrani frekvencijski opseg, proračun radio-relejne veze sproveden je za učestanost f = 8.395 GHz, koja predstavlja srednju učestanost posmatranog 8 GHz opsega.
