SAŽETAK DIPLOMSKOG RADA
Zadatak mog diplomskog rada je bio projektno riješiti toplinsku i rashladnu stanicu složenog
sustava klimatizacije za potrebe ugostiteljskog kompleksa na području grada Zagreba.
Na početku razrade diplomskog rada je prikazan karakterističan proces klimatizacije za
zimsko i ljetno razdoblje. Zatim je analizirana primjena rashladnih agregata u sustavima klimatizacije,
primjena rashladnog medija (radne tvari) u rashladnim agregatima, kao i primjena rashladnih tornjeva
u sustavima hlađenja. Pri analizi rashladnog medija (radnih tvari) posebno je svrnuta pažnja na
ekološke aspekte primjene radnih tvari, u pogledu njihovog štetnog djelovanja na okolinu (tj. ozonski
omotač). Navedene su alternativne radne tvari, za tvari koje su se do sada najviše koristile.

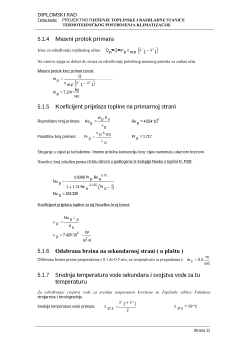

U drugom dijelu diplomskog rada je konstruiran izmjenjivač topline za potrebe toplinske
stanice. Učin konstruiranog izmjenjivača je 1.2 MW, uz ulazno – izlazne parametre 120°C/80°C –
80°C/60°C. Izmjenjivač je Shell & tube, sa cijevima raspoređenim u kvadrat. Primarni medij, tj.
ogrijevni medij (vrela voda) protiječe kroz cijevni snop u četri prolaza. Sekundarni medij, tj. grijani
medij (topla voda) protiječe oko cijevi. U plaštu su ugrađene segmentne pregrade. Spajanje na
cjevovod je pomoću prirubnica.

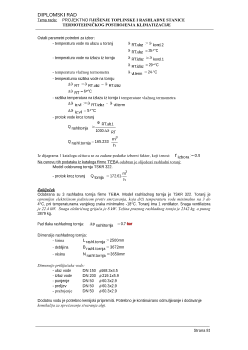

Na kraju je izrađen projekt toplinske i rashladne stanice. Kao toplinski izvor na raspolaganju
je bio vrelovod stanja 120°C/80°C. Izmjenjivačem konstruiranim u diplomskog radu priprema se topla
voda stanja 80°C/60°C. Voda tog stanja se dalje koristi u sustavu klimatizacije. Kao rashladni izvor su
uzeti rashladni agregati sa stapnim kompresorima. Kondenzatori rashladnih agregata su vodom hlađeni,
pa su potrebni i rashladni tornjevi. Pomoću rashladnih tornjeva se odvodi toplina kondenzacije
rashladnog agregata.
Grafički prikaz rješenja kojima se definira raspored opreme u prostoru strojarnice, kao i
shema spajanja i shema automatske regulacije dani su kao prilog ovom diplomskom radu.
